Consideraciones iniciales
El detallado de estructuras de acero constituye una etapa esencial dentro del desarrollo de proyectos de Estructuras de Acero. Su función principal es transformar los planos de diseño desarrollados por el Ingeniero estructural responsable, en información precisa para fabricación y montaje.
El proceso se desarrolla en Latinoamérica principalmente, con algunas excepciones, bajo el enfoque y criterios establecidos por las normativas del “American Institute of Steel Construction (ANSI/AISC)”, del “Research Council on Structural Connections (RCSC)”, del “American Welding Society (AWS)” junto a los estándares del “American Society for Testing and Materials (ASTM) y el “American Society of Mechanical Engineers (ASME), entre otros. Estas normas definen no solo el diseño sino también responsabilidades contractuales, tolerancias, coordinación técnica y requisitos de fabricación y montaje.
El detallado estructural en acero (Structural Steel Detailing) es el proceso técnico mediante el cual se desarrollan modelos tridimensionales, planos de taller y planos de montaje a partir de documentos suministrados por de ingeniería estructural, en donde fundamentados en documentos como el ANSI/AISC 303-22 (Code of Standard Practice for Steel Buildings and Bridges), la contratista responsable de la fabricación e inclusive el montaje debe garantizar que la información generada en correspondencia al diseño estructural, permita la correcta fabricación y montaje de la estructura dentro de los estándares establecidos.

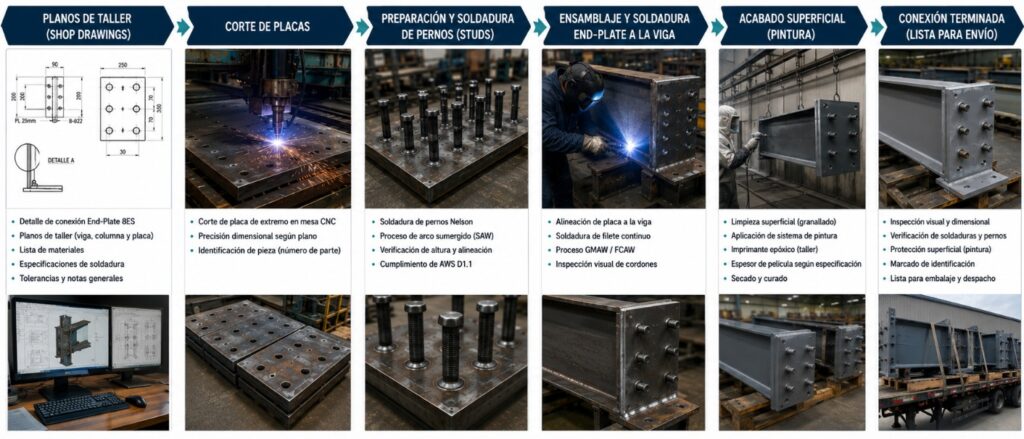

Fig. 1 – Detallado de Estructuras de Acero y los Procesos en Taller.
Importancia del Detallado Estructural
El detallado de estructuras de acero constituye una fase crítica dentro del proceso de diseño y construcción de edificaciones metálicas, debido a que transforma la ingeniería conceptual en información técnica precisa para la fabricación y el montaje.
A través de modelos tridimensionales (ver figura 02), planos de taller y planos de erección, el detallado permite definir dimensiones exactas, configuraciones de conexiones, tolerancias, soldaduras y secuencias constructivas conforme a las disposiciones del ANSI/AISC 303 y ANSI/AISC 360. Esta etapa garantiza que cada elemento estructural pueda ser fabricado y ensamblado correctamente en obra, reduciendo inconsistencias entre diseño y ejecución.
Asimismo, la importancia del detallado radica en su capacidad para optimizar la coordinación interdisciplinaria entre ingeniería estructural, arquitectura, sistemas MEP y procesos constructivos. Un detallado adecuado minimiza interferencias, disminuye solicitudes de información (RFI), evita retrabajos y contribuye significativamente al control de costos y cronogramas de construcción. En proyectos industriales, comerciales y de infraestructura de gran escala, la precisión del detallado estructural influye directamente en la seguridad, calidad y eficiencia del montaje, convirtiéndose en un componente esencial para el éxito integral del proyecto.

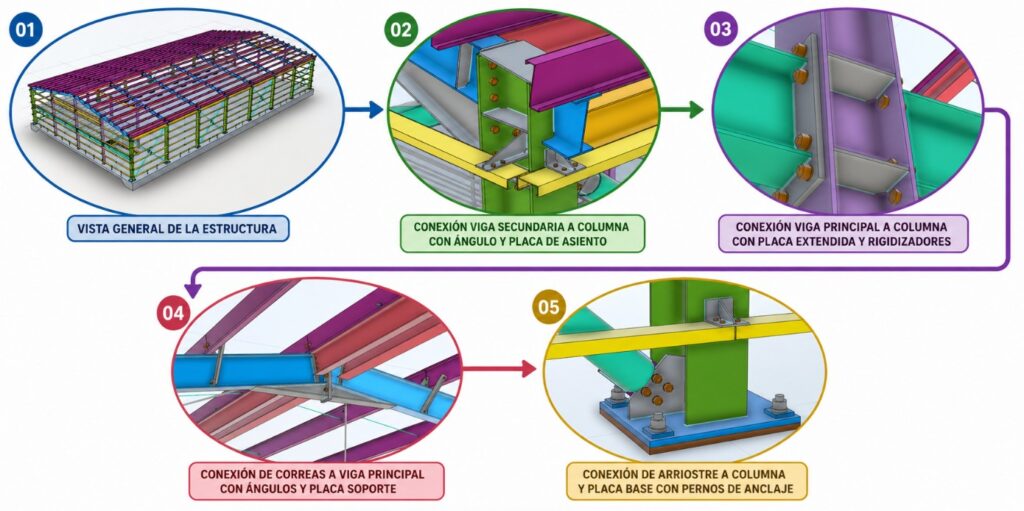

Fig. 2 – Ejemplo de Modelo 3D de Nave Industrial desarrollado en TEKLA
Complejidades en el Detallado de Estructuras de Acero
Uno de los principales desafíos del detallado estructural radica en la correcta representación geométrica de la estructura. En proyectos industriales, edificios de gran altura y estructuras especiales, las conexiones entre elementos pueden involucrar múltiples perfiles, rigidizadores, placas de continuidad, conexiones excéntricas y uniones soldadas complejas.
La responsabilidad del diseño de conexiones representa una de las áreas más complejas del detallado estructural. En muchos proyectos, el ingeniero estructural delega al fabricante o al proyectista/delineador de estructuras el desarrollo de conexiones específicas conforme a ANSI/AISC 360, 341 y 358., lo que implica calcular conexiones a momento, conexiones cortantes que no pertenecen a los sistemas de resistencia sísmica “SRS” y las conexiones específicas de los sistemas de resistencia sísmica “SRS” (ver figura 3). El proyectista/delineador de estructuras debe trabajar conjuntamente con el ingeniero calculista para garantizar que las conexiones cumplan con criterios de resistencia, ductilidad y constructibilidad conforme al nivel de diseño requerido de la estructura a detallar.

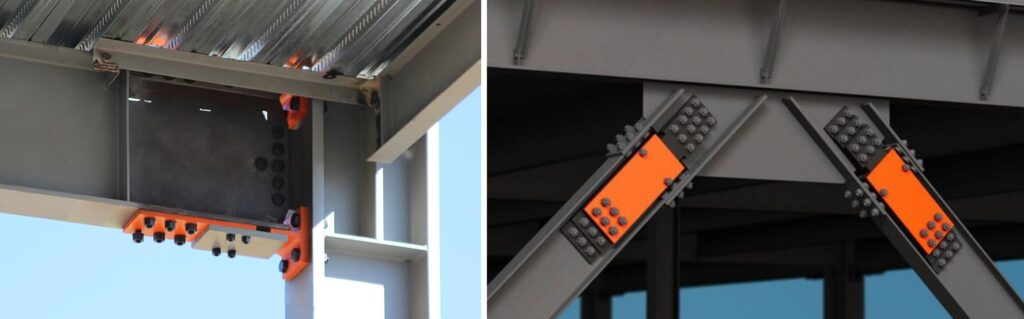

Fig. 3 – Ejemplo de Conexiones del Sistema de Resistencia Sísmica “SRS”.
A partir del modelo BIM 3D desarrollado por la contratista encargada de la fabricación y el montaje de la estructura, se generan:
- Shop Drawings: planos de fabricación.
- Erection Drawings: planos de montaje.
- Anchor Bolt Plans: planos de pernos de anclaje.
- Listados de materiales (BOM).
- Archivos CNC tipo DSTV, DXF y KISS para fabricación automatizada.
De esta manera tenemos entre los desafíos más relevantes del detallado estructural los siguientes aspectos:
- Responsabilidad del diseño de conexiones (Connection Design Responsibility).
- Adaptaciones de campo y tolerancias de montaje.
- Coordinación interdisciplinaria BIM.
- Cambios de diseño durante construcción FAST-TRACK.
- Compatibilización con estructuras existentes.
Destacando que los errores mínimos en cotas, elevaciones o conexiones pueden generar impactos económicos significativos.
Conclusiones
El detallado de estructuras de acero representa una disciplina crítica dentro de la ingeniería estructural moderna, que va más allá de la simple elaboración de planos y que constituye un proceso integral de coordinación técnica que transforma el diseño conceptual en una solución constructiva ejecutable.
