BIM 4D y 5D en Crisis Sísmicas: De la Emergencia a la Reconstrucción Resiliente

El Terremoto No Espera

En los primeros diez minutos posteriores a un sismo de gran magnitud, las decisiones operativas tomadas en el entorno construido determinan la frontera entre salvar vidas humanas o lamentar pérdidas irreparables. En los meses subsiguientes, la velocidad y precisión técnica de la reconstrucción definen cuánto tiempo permanecerán miles de familias sin hogar, cuándo reabrirán las infraestructuras críticas como los hospitales y en qué momento se restablecerá la actividad económica regional a nivel mundial.

Regiones enteras a lo largo del Cinturón de Fuego del Pacífico, la cuenca del Mediterráneo y las principales fallas tectónicas continentales presentan una vulnerabilidad geotectónica constante. Las metrópolis en constante desarrollo albergan, en muchos casos, suelos de alta amplificación sísmica y un extenso parque inmobiliario erigido bajo normativas anteriores a la consolidación de los códigos de diseño sismorresistente modernos. Ante este escenario global, la improvisación en la ingeniería y la arquitectura resulta inaceptable. La metodología Building Information Modeling (BIM) en sus dimensiones 4D (tiempo) y 5D (costos) ha dejado de ser un privilegio reservado exclusivamente a megaproyectos: se ha consolidado como una herramienta técnica transversal e indispensable para garantizar la resiliencia urbana a nivel internacional.

Este artículo explora cómo los modelos paramétricos estructurados bajo el estándar global ISO 19650 transforman la gestión integral del riesgo sísmico: desde la simulación precisa de protocolos de evacuación, hasta la ejecución de refuerzos estructurales en edificios que continúan habitados, culminando con el control de presupuestos dinámicos en mercados caracterizados por la volatilidad post-desastre.

Principio Global de Gestión Digital del Riesgo
«La dimensión temporal (4D) integrada al modelo paramétrico convierte planos estáticos en un entorno de simulación predictiva. En situaciones de desastre, simulamos para garantizar la continuidad operativa de la ciudad y salvaguardar la vida humana, sin importar las fronteras.»

Parte 1: Planificación de Emergencia – BIM 4D en los Primeros Minutos

El Protocolo Invisible en el Modelo Digital

Ante un terremoto, el caos es inevitable, pero la falta de una planificación digital resulta letal. Tradicionalmente, la inmensa mayoría de los edificios institucionales alrededor del mundo cuentan con esquemas de evacuación impresos en papel, desactualizados y fijados en paredes que nadie tiene la oportunidad de consultar durante el fragor de la emergencia. En el momento crítico, las brigadas de rescate desconocen si las rutas principales están bloqueadas por escombros o si los puntos de encuentro seguros han sido comprometidos.

El paradigma BIM 4D redefine de manera radical este escenario. Al integrar el modelo paramétrico 3D (desarrollado en plataformas líderes como Autodesk Revit o Bentley OpenBuildings) con motores avanzados de simulación operativa, el modelo abandona su naturaleza estática para convertirse en una herramienta analítica activa de dinámica de flujos peatonales.

Caso de Aplicación: Infraestructura Hospitalaria de Alta Complejidad

En un hospital de alta especialidad con cientos de camas, los pacientes ingresados en unidades de cuidados intensivos (UCI), quirófanos y áreas de urgencias no pueden ser evacuados de manera intempestiva ni masiva sin comprometer su supervivencia. Con la integración de BIM 4D se logra:

• Secuenciación Algorítmica 4D: Simulación de evacuación sectorizada basada en niveles de criticidad médica, priorizando áreas estructuralmente vulnerables y escalonando metódicamente las salidas hacia zonas seguras.
• Restricciones Físicas Realistas: Evaluación predictiva del colapso funcional de los sistemas de transporte vertical (ascensores bloqueados por sensores sísmicos) y la reducción dramática de la capacidad en escaleras debido al uso de camillas y sillas de ruedas.
• Detección de Embrollos de Flujo: Identificación virtual de cuellos de botella en intersecciones de pasillos y puertas de doble batiente, permitiendo a los arquitectos rediseñar ensanchamientos o definir rutas de escape alternativas durante la fase misma de diseño.
• Cronograma de Respuesta Validado: El modelo 4D proyecta y valida cronogramas exactos de contingencia: ‘Planta 3 evacuada al 100% en 11.5 minutos; Planta 4 requerirá 16.2 minutos bajo asistencia directa de personal de apoyo’.

Impacto Universal en Salud: Beneficio Operacional: Cada minuto ganado en las rutas de evacuación elimina bloqueos predecibles y, en última instancia, salva vidas. Los protocolos dejan de sostenerse sobre suposiciones teóricas para ensayarse de manera dinámica sobre la geometría exacta y las condiciones reales del edificio.

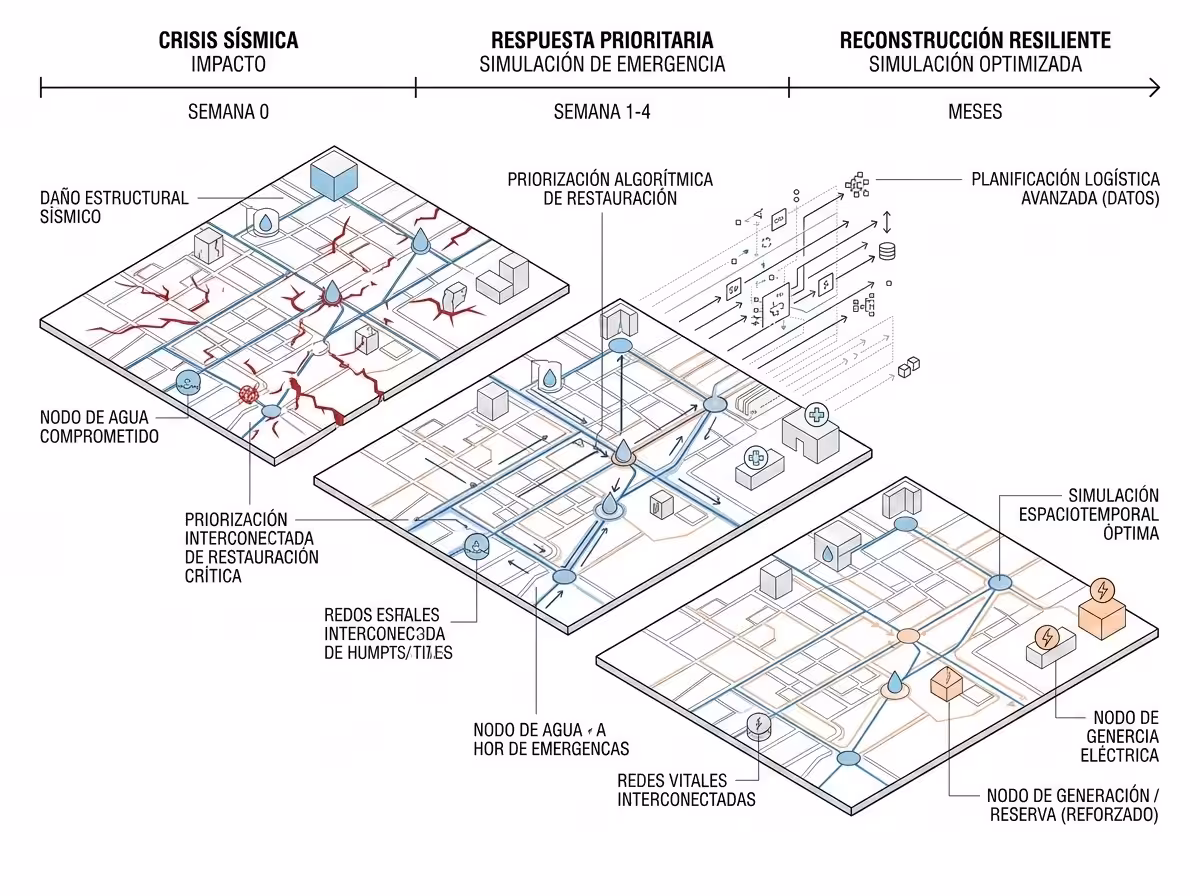

Parte 2: Reconstrucción Acelerada – El Tiempo como Factor de Vida

La Presión Operativa en las Primeras 72 Horas

Una vez superada la respuesta inmediata de búsqueda y rescate, la prioridad operativa se desplaza vertiginosamente: la pregunta deja de ser ‘¿cómo evacuamos de forma segura?’ y se transforma en ‘¿qué infraestructuras deben rehabilitarse en primer lugar para restaurar la dinámica urbana?’ Las redes hospitalarias dañadas deben volver a operar, los centros educativos necesitan reabrir sus puertas y las familias damnificadas urgen contar con viviendas seguras. En la gestión de construcción tradicional, esta ardua planificación se confía a diagramas de Gantt bidimensionales o planillas de cálculo, que al estar desvinculadas de la realidad espacial de la obra, sufren desajustes insalvables ante cada imprevisto.

Secuenciación Constructiva Optimizada en Entornos Virtuales

Frente a un proyecto de reconstrucción masiva de vivienda colectiva tras un desastre sísmico, los métodos convencionales proyectarían plazos extensos e inciertos. Mediante la adopción de metodologías BIM 4D, este horizonte temporal logra comprimirse de forma significativa:

1. Captura de Realidad y Diagnóstico 3D: Uso de escáneres láser 3D o sistemas de fotogrametría aérea con drones para generar un gemelo digital que diagnostica con precisión milimétrica los elementos estructurales fisurados o colapsados.
2. Vinculación Entidad-Actividad (4D Binding): Cada entidad paramétrica (muros de corte, losas, tuberías y ductos MEP) se asocia matemáticamente a partidas de demolición controlada o refuerzo estructural, incorporando rendimientos y duraciones reales de la industria.
3. Simulación Virtual de Escenarios: Comparación algorítmica de múltiples escenarios en software como Synchro 4D o Navisworks: ¿Resulta más expedito reforzar las fachadas externas antes de intervenir el núcleo central de circulaciones, o trabajar en frentes paralelos?
4. Logística de Recursos e Insumos: Control visual y paramétrico del acopio de materiales de construcción, posicionamiento de grúas y flujo de flotas de transporte pesado, mitigando la saturación vial en una urbe que ya se encuentra en estado de emergencia.

Impacto Documentado a Nivel Global

• Sismos en Medio Oriente (2023): En las labores de reconstrucción tras los devastadores sismos de 2023, la adopción de simulaciones BIM 4D en proyectos clave logró reducir los plazos de entrega entre un 18% y un 27% en contraste con licitaciones convencionales.
• Resiliencia de Infraestructura (Japón): La reconstrucción de complejas redes de suministro de agua potable y energía eléctrica empleó simulaciones espaciotemporales para restaurar servicios vitales en un orden de prelación estricto, sin interferencias cruzadas.
• Métrica de Impacto Urbano General: En un proyecto habitacional típico de 400 viviendas, lograr reducir 5 meses en los cronogramas de obra permite que miles de ciudadanos regresen casi medio año antes a sus hogares, aliviando drásticamente el gasto estatal en refugios y subsidios temporales.

Parte 3: Refuerzos Sísmicos – Intervención sin Interrupción Operativa

El Desafío Global: Edificios Vulnerables que Siguen Ocupados

La gran mayoría de las metrópolis a nivel mundial poseen un extenso parque inmobiliario residencial, corporativo e institucional erigido bajo normas sísmicas pretéritas. Innumerables estructuras de mediana y gran altura presentan carencias significativas en ductilidad o confinamiento, requiriendo de manera urgente intervenciones como el encamisado de columnas, la adición de muros de cortante o la integración de sistemas de disipación de energía. Sin embargo, ordenar el desalojo total de cientos de residentes o paralizar las operaciones de un edificio durante un año resulta financieramente prohibitivo y socialmente inmanejable. La ingeniería moderna debe intervenir sin paralizar el uso del inmueble.

Secuenciación por Fases Continuas: El Arte de Reparar en Uso

Apoyándose en la robustez del modelo BIM 4D, es posible diseñar un plan maestro de ejecución estructurado por fases espaciotemporales rígidamente acotadas, donde el edificio garantiza su operatividad plena:

• Fase 1: Refuerzo Inferior y Confinamiento Aislado. Trabajos de refuerzo focalizados en la cimentación y los primeros dos niveles. Las plantas superiores continúan habitadas con la implementación de sofisticados aislamientos contra polvo, vibraciones y ruido.
• Fase 2: Desplazamiento Vertical Programado. Intervención de columnas y muros portantes en los niveles medios (pisos 3 al 5), mientras se adelantan inspecciones no destructivas en los niveles inmediatamente superiores. Se garantiza la operatividad normal en el resto de la torre.
• Fase 3: Reconexión MEP y Liberación Progresiva. Intervención en niveles superiores (pisos 6 al 10). Paralelamente, se efectúa la entrega formal de las áreas inferiores, ya reconectadas a las redes públicas definitivas.
• Fase 4: Integración Sensorial y Monitoreo Sísmico. Culminación de los refuerzos en las plantas más altas e instalación de redes de acelerógrafos y monitoreo de deformaciones para medir el comportamiento estructural en tiempo real.

Garantía de Continuidad Operativa: Coordinación de Redes (MEP): La continuidad ininterrumpida de los servicios de agua, gas y suministro eléctrico se garantiza mediante el diseño de baipases temporales simulados paso a paso en el modelo 4D. Adicionalmente, el retiro de escombros pesados y el ingreso de acero estructural se restringe a franjas horarias específicas, programadas virtualmente para no impactar la calidad de vida de los residentes.

Parte 4: Coordinación Multidisciplinaria bajo la Norma ISO 19650

El Entorno Común de Datos (CDE) en Situaciones de Crisis

Durante las delicadas labores de reconstrucción o reforzamiento post-sismo, interactúan incesantemente arquitectos reconfigurando geometrías, ingenieros calculistas aplicando rigurosos códigos de sismorresistencia, especialistas MEP trazando nuevas redes, equipos de logística y entidades fiscalizadoras. Sin un mecanismo de coordinación robusto, la desconexión genera escenarios desastrosos: los refuerzos de acero colisionan físicamente con las tuberías principales o las secuencias de demolición bloquean el acceso de los contratistas. La adopción mundial de la norma ISO 19650 junto a un Entorno Común de Datos (CDE) establece una irrefutable ‘única fuente de verdad’:

1. Modificación Paramétrica Centralizada: El calculista estructural aprueba la adición de robustos muros de cortante en el entorno de Revit; el modelo federado propaga la actualización instantáneamente a todas las disciplinas involucradas.
2. Detección Inteligente de Conflictos (Clash Detection): El diseñador de instalaciones mecánicas y sanitarias reajusta los trazados de tuberías de forma proactiva, evadiendo perforar componentes estructurales que acaban de ser rediseñados para soportar fuerzas laterales.
3. Análisis Espacio-Temporal Preventivo (4D): En plataformas como Navisworks o Synchro 4D, el equipo detecta preventivamente que, en la jornada 18 de la construcción, el encofrado del cuarto nivel estrangulará la red provisional hidrosanitaria.
4. Aprobaciones Digitales Descentralizadas: La interventoría, las autoridades de planificación urbana y los contratistas generales avalan modificaciones críticas directamente sobre el modelo alojado en la nube, prescindiendo de burocracia en papel.

Parte 5: BIM 5D en Reconstrucción – Presupuesto Dinámico frente a la Volatilidad

Inestabilidad Financiera Post-Desastre y la Solución 5D

Inmediatamente después de un sismo severo, los mercados locales de insumos de construcción sufren volatilidades dramáticas: el precio del acero de refuerzo, el cemento Portland y las tarifas de fletes experimentan alzas desproporcionadas. Los presupuestos globales de tipo estático pierden su vigencia técnica en cuestión de semanas. Frente a este reto, el modelo BIM 5D integra intrínsecamente la variable financiera (costos) a los volúmenes paramétricos 3D y a la secuencia cronológica 4D, engendrando presupuestos auténticamente dinámicos:

• Semana 1-3 (Fase de Movilización y Mitigación): Valoración precisa de labores de limpieza urbana, demoliciones quirúrgicas, apuntalamiento preventivo de estructuras conexas y consolidación inicial de los terrenos afectados.
• Semana 4-8 (Consolidación del Núcleo Estructural): Costeo de toneladas de acero y concreto de alta resistencia, donde las métricas de precio unitario se ajustan al mercado vigente de la semana exacta en que la simulación proyecta su compra.
• Semana 9-14 (Restauración de Instalaciones MEP): Presupuestación de la sustitución integral de ductos de ventilación, tableros eléctricos de media tensión y sofisticadas redes de extinción de incendios.
• Semana 15-18 (Habilitación de Espacios y Acabados): Cuantificación exhaustiva de materiales de revestimiento, divisiones de mampostería ligera, recubrimientos de pintura y entrega de acabados arquitectónicos finales.

Optimización Táctica del Flujo de Caja: Reacción Económica Adaptativa: Si el costo del acero se dispara incontrolablemente durante la semana 3, la junta directiva del proyecto puede simular rápidamente en el modelo 5D el adelanto de tareas de mampostería no estructural, ganando tiempo mientras los precios se estabilizan. El software recalcula de forma transparente y automática el impacto en el flujo de caja global.

Transparencia y Confianza Institucional: Auditoría ante Entidades Financieras Internacionales: Los modelos metodológicos BIM 4D y 5D poseen la capacidad de autogenerar Curvas S de desembolso temporal. Esto erradica de raíz las ofertas de licitación infladas por sobrecostos de riesgo, brindando transparencia absoluta frente a organismos financiadores, entidades gubernamentales y fondos internacionales de socorro frente a calamidades.

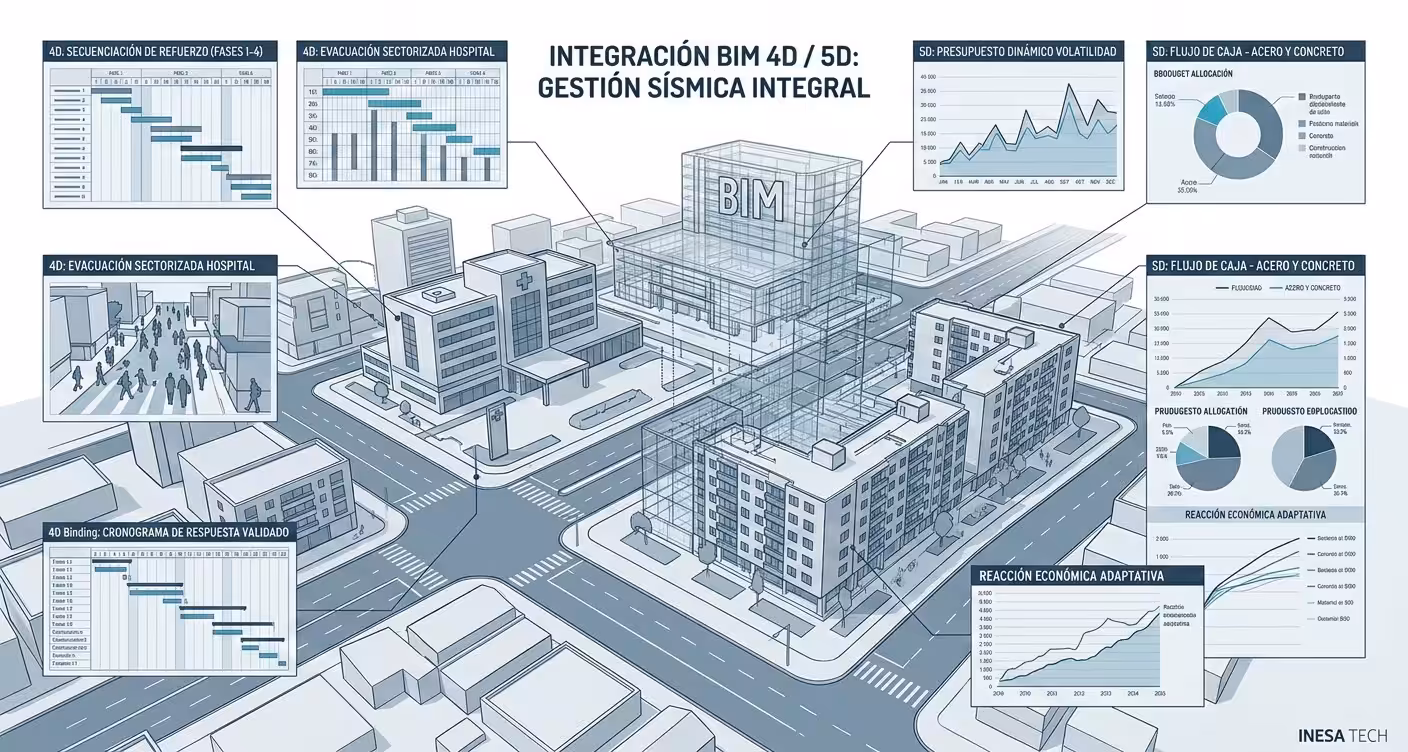

Síntesis Metodológica: Matriz de Impacto BIM 4D/5D

Comparación analítica entre los procesos de gestión tradicional y la implementación tecnológica integral BIM 4D/5D en proyectos de mitigación y reconstrucción sísmica a nivel mundial:

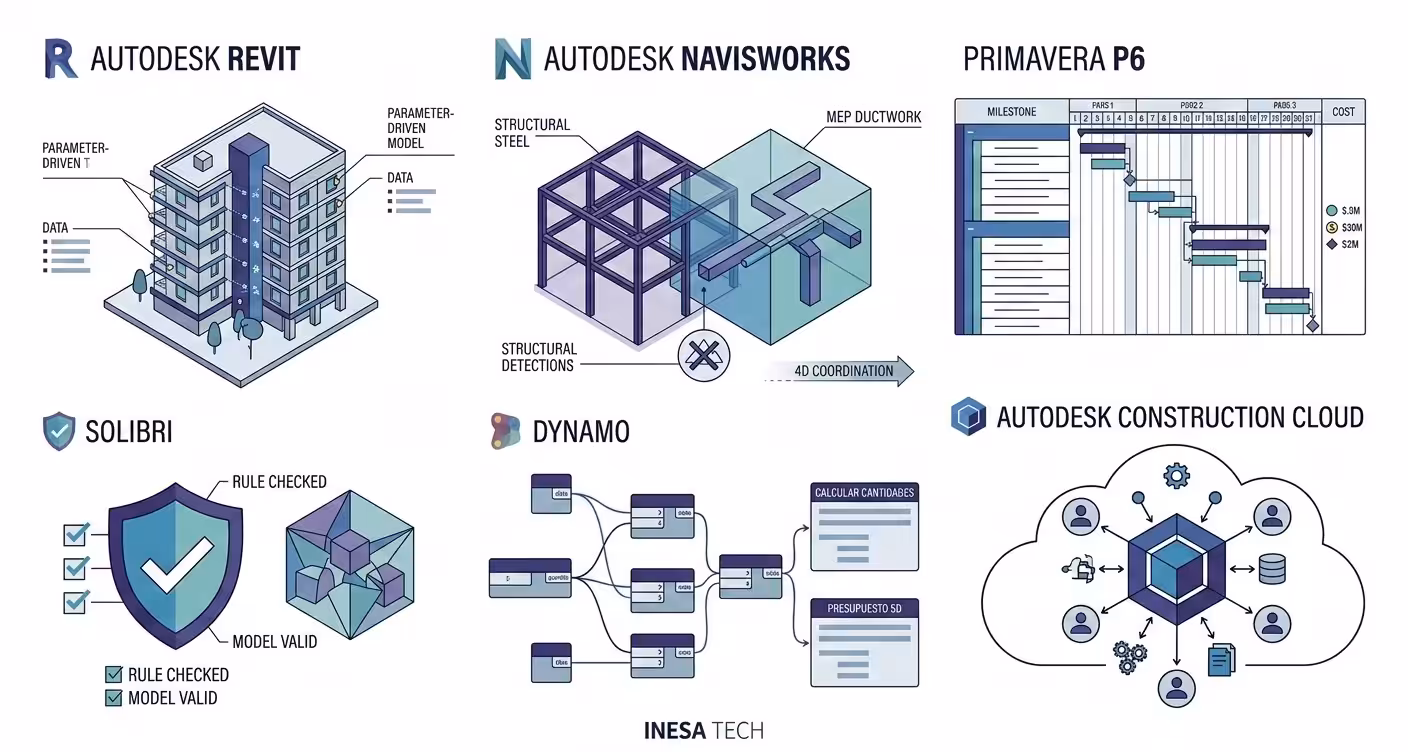

Tecnología Facilitadora: Herramientas y Plataformas

La implementación de BIM 4D+5D requiere un ecosistema tecnológico robusto:

Software Especializado

• Autodesk Revit + Navisworks: Modelado 3D integral (Revit), simulación temporal y detección de conflictos (Navisworks), y estimación de costos parametrizados.
• Primavera P6 / MS Project: Programación detallada y gestión de recursos, integración con modelos BIM y seguimiento en tiempo real de ejecución.
• Solibri Model Checker: Validación automática de calidad de modelos, detección de inconsistencias y auditoría de cumplimiento normativo.
• Dynamo / Revit Add-ins Personalizados: Automatización de procesos repetitivos, extracción de datos para análisis e integración de datos de costos en tiempo real.

Infraestructura Colaborativa

• Plataformas BIM en la nube (Autodesk Forma): Visualización en tiempo real (realidad aumentada, modelos web interactivos) y documentación centralizada accesible a múltiples equipos simultáneamente.

Conclusión y Llamado a la Acción: Prepararse en Tiempos de Paz

Un fenómeno sísmico no se detiene a conceder tiempo para improvisaciones de último minuto. Sin embargo, los modelos de información constructiva de nuestros edificios, hospitales e infraestructuras viales sí pueden ser desarrollados, calibrados y validados de manera preventiva en tiempos de total normalidad. Insistir en gestionar la respuesta a calamidades con técnicas obsoletas y analógicas se traduce matemáticamente en sobrecostos asfixiantes, demoras crónicas en la recuperación urbana y, de forma trágica, en pérdidas humanas completamente evitables.

La vulnerabilidad sísmica es una condición ineludible e inherente a la geografía global. Las metrópolis y centros urbanos de vanguardia tienen la responsabilidad ineludible de liderar la integración de tecnologías digitales centradas en la resiliencia estructural. El día que el próximo evento telúrico ponga a prueba nuestras ciudades, únicamente aquellas organizaciones, constructoras y administraciones públicas que hayan arraigado en su ADN operativo los flujos BIM 4D y 5D estarán verdaderamente preparadas para reaccionar con agilidad, precisión y seguridad inquebrantable.

Referencias y Cimentación Normativa Internacional

• Códigos Globales de Diseño Sismorresistente: Lineamientos actualizados de diseño sismorresistente (Ej. ASCE 7-22, Eurocódigo 8, y normativas locales aplicables).
• Estándares Internacionales ISO 19650-1 e ISO 19650-2: Organización y digitalización de información de obras de edificación e ingeniería civil, incluyendo Modelado de Información de Construcción (BIM).
• Suites Autodesk Navisworks y Revit: Manuales operativos de coordinación espacial (4D) y detección predictiva de interferencias (Clash Detection).
• Plataformas Bentley Synchro 4D Pro: Herramientas punteras de simulación 4D aplicadas a la gestión virtual integral de macroproyectos.
• Casos Prácticos de Resiliencia (Disaster Management Case Studies): Informes consolidados de desempeño infraestructural post-evento sísmico en regiones altamente expuestas como Turquía, Japón y Chile.
