No todos los proyectos responden de la misma manera al aislamiento sísmico. Por ello, además de preguntarnos ¿qué tipos de edificios pueden beneficiarse de esta tecnología?, resulta útil plantearnos otra pregunta: ¿qué características de un proyecto favorecen su aplicación?

La respuesta no depende únicamente del uso o la importancia del edificio. Factores como la amenaza sísmica del sitio, las características de la estructura, las condiciones del suelo, el espacio disponible y los objetivos de desempeño también influyen en la conveniencia de implementar un sistema de aislamiento.

Identificar estas condiciones desde las primeras etapas del diseño permite evaluar cuándo el aislamiento sísmico puede representar una alternativa favorable para el proyecto.

¿En qué proyectos vale la pena considerar el aislamiento sísmico?

El aislamiento sísmico suele asociarse con hospitales, centros de emergencia y edificios estratégicos, y existe una razón para ello: en estas estructuras, el objetivo después de un sismo no es únicamente evitar daños graves, sino también proteger sus contenidos y mantener su capacidad de operación.

De manera similar, puede resultar especialmente atractivo en instalaciones con equipos sensibles o de alto valor, aeropuertos, centros de datos y otras estructuras donde una interrupción prolongada de las actividades pueda tener consecuencias importantes.

Sin embargo, sus beneficios no se limitan a este tipo de estructuras. Edificios de oficinas, residenciales, educativos o comerciales también pueden ser candidatos al aislamiento cuando las características del proyecto son favorables y la reducción esperada de daños y pérdidas justifica su implementación.

Por ello, la tipología del edificio por sí sola no determina si el aislamiento sísmico es la solución adecuada. Su conveniencia depende de las características particulares de cada proyecto y de los objetivos de desempeño que se buscan alcanzar. Más que establecer una lista de edificios que deberían aislarse, resulta útil analizar qué condiciones favorecen su aplicación y qué beneficios se busca obtener.

¿Qué buscamos al aislar una estructura?

En una estructura convencional, el movimiento del suelo se transmite directamente hacia la estructura. Durante un sismo, este movimiento genera vibraciones, aceleraciones y deformaciones entre los distintos niveles, que pueden ocasionar daños tanto en los elementos estructurales como en los contenidos del edificio.

Al incorporar un sistema de aislamiento sísmico se introduce una interfaz flexible entre la cimentación y la superestructura. Esta interfaz está formada por dispositivos llamados aisladores sísmicos, cuya función es concentrar gran parte del desplazamiento y reducir las demandas sísmicas transmitidas hacia la estructura.

Como resultado, la superestructura tiende a desplazarse de una manera más cercana a un cuerpo rígido, disminuyendo las derivas entre pisos y las aceleraciones que experimentan la estructura y sus contenidos.

Tipos comunes de aisladores

Aisladores elastoméricos

Están formados por capas de caucho alternadas con láminas de acero, lo que les permite soportar cargas verticales importantes y, al mismo tiempo, desarrollar deformaciones laterales durante un sismo.

Dentro de esta familia se encuentran los LRB (Lead Rubber Bearings), que incorporan un núcleo de plomo para proporcionar disipación adicional de energía, así como otros aisladores elastoméricos que aprovechan las propiedades del caucho para desarrollar el comportamiento requerido.

Aisladores de fricción deslizante

Estos dispositivos permiten desplazamientos relativos controlados entre la subestructura y la superestructura mediante el deslizamiento de sus superficies. Durante un sismo, el movimiento se concentra en el nivel de aislamiento, reduciendo las demandas transmitidas hacia la estructura.

En los sistemas de péndulo de fricción, la geometría de las superficies de deslizamiento proporciona además un mecanismo de recentrado de la estructura.

Independientemente de la tecnología utilizada, un sistema de aislamiento debe ser capaz de transmitir las cargas verticales, proporcionar flexibilidad lateral, disipar energía y desarrollar una adecuada capacidad de recentrado.

¿Cómo modifica el aislamiento la respuesta de la estructura?

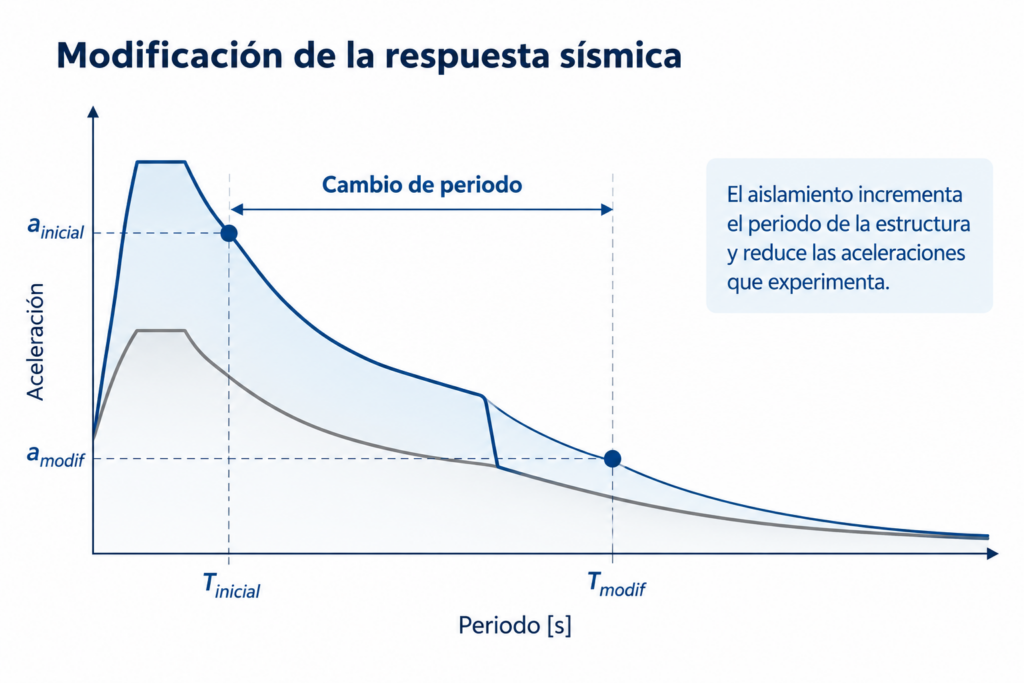

El aislamiento sísmico actúa como una interfaz flexible entre el suelo y la estructura, modificando directamente su respuesta dinámica. Al incorporar el sistema de aislamiento, la estructura se vuelve más flexible y su periodo natural se incrementa, alejándose generalmente de las zonas del espectro donde se presentan mayores aceleraciones.

Adicionalmente, los dispositivos aportan disipación de energía, lo que contribuye a reducir aún más las demandas transmitidas hacia la superestructura.

El efecto combinado del incremento del periodo y la disipación de energía permite reducir las aceleraciones y fuerzas sísmicas que experimenta la estructura. Sin embargo, la magnitud de estos beneficios depende de las características particulares del edificio y del sitio donde se encuentra.

Condiciones que favorecen la aplicación del aislamiento sísmico

Los sistemas de aislamiento se diseñan específicamente para las características de cada proyecto: cargas de la estructura, condiciones del sitio y demanda de desplazamiento, entre otras. Por ello, cada caso debe analizarse de manera independiente. Sin embargo, existen ciertas condiciones que pueden hacer más favorable la aplicación del aislamiento sísmico y permitir aprovechar mejor sus beneficios.

Amenaza sísmica del sitio

La demanda sísmica esperada es uno de los primeros aspectos que deben evaluarse. En sitios donde las acciones sísmicas tienen una influencia importante en el diseño, la reducción de las demandas sobre la superestructura puede representar un beneficio especialmente relevante.

La forma del espectro del sitio también es importante, ya que permite evaluar qué tan favorable resulta desplazar la respuesta de la estructura hacia periodos mayores.

Condición estructural

Las características propias de la estructura tienen una influencia importante en la efectividad del aislamiento. En términos generales, su aplicación suele resultar especialmente favorable en estructuras relativamente rígidas, de baja a mediana altura, donde es posible generar un contraste suficiente entre el periodo de la estructura convencional y el periodo del sistema aislado.

Conforme aumenta la altura y flexibilidad del edificio, este contraste puede reducirse y otros efectos, como los asociados al volteo, adquieren mayor relevancia. Esto no significa que el aislamiento no pueda utilizarse en edificios altos, sino que su conveniencia debe evaluarse de acuerdo con la respuesta dinámica y configuración particular de la estructura.

Condición geotécnica

El aislamiento suele encontrar condiciones favorables en suelos firmes. En suelos blandos, donde las mayores demandas pueden concentrarse en periodos largos, incrementar el periodo de la estructura no necesariamente produce el mismo nivel de beneficio.

Esto no representa una limitante absoluta, pero sí una condición que debe evaluarse cuidadosamente durante el estudio de factibilidad.

Condición espacial

El aislamiento concentra desplazamientos importantes en su interfaz, por lo que la estructura debe contar con espacio perimetral suficiente para permitir este movimiento sin generar golpeteos contra edificios vecinos, muros de sótano u otros elementos.

Este requerimiento también debe considerarse en instalaciones, accesos y elementos arquitectónicos que atraviesen la interfaz de aislamiento.

Estabilidad global

Otro aspecto importante es verificar que la configuración estructural permita mantener condiciones adecuadas de estabilidad en los aisladores. En particular, debe evitarse el desarrollo de fuerzas de tensión en los aisladores cuando los dispositivos seleccionados no estén diseñados para resistirlas.

Beneficios más allá de proteger la estructura

Reducción de demandas y control de daños

Una de las principales ventajas del aislamiento sísmico es que sus beneficios no se limitan a reducir las fuerzas que debe resistir la estructura. Al disminuir aceleraciones y derivas, también es posible reducir las demandas sobre fachadas, plafones, instalaciones, tuberías, equipos y contenidos.

Esto cobra especial importancia en edificios donde el valor de lo que se busca proteger no está únicamente en la estructura, sino también en sus equipos, instalaciones o en la función que debe continuar prestando después de un sismo.

Resiliencia y continuidad operativa

En algunos proyectos, el objetivo después de un sismo va más allá de evitar daños estructurales graves. Para un hospital, centro de emergencia o instalación estratégica, que la estructura permanezca estable puede no ser suficiente: se busca también mantener o recuperar rápidamente la operación del edificio. Este objetivo también puede ser relevante en edificios de uso convencional cuando la interrupción de actividades o las pérdidas asociadas al daño tienen un impacto significativo para el proyecto.

En estos casos, la reducción del daño puede contribuir a disminuir las afectaciones y los tiempos de recuperación después de un evento, convirtiéndose en uno de los principales argumentos para considerar el aislamiento sísmico.

Este beneficio también puede tener un impacto económico a largo plazo, al disminuir potencialmente los costos asociados con reparaciones, reposición de equipos e interrupción de actividades. Por ello, la relación costo-beneficio debe considerar no solamente la inversión inicial, sino también las posibles consecuencias económicas y operativas de un sismo durante la vida útil de la estructura.

Considerarlo desde las primeras etapas del diseño

El aislamiento sísmico no es necesariamente la solución adecuada para todos los proyectos. Su conveniencia depende de la combinación entre la amenaza sísmica, las características de la estructura y del sitio, el espacio disponible, los objetivos de desempeño y los beneficios que se busca alcanzar.

Por ello, el mejor momento para evaluar su implementación es durante las primeras etapas del diseño, cuando existe mayor flexibilidad para coordinar decisiones entre el ingeniero estructurista, el arquitecto y el especialista en aislamiento.

Considerarlo desde el inicio no significa necesariamente decidir que el proyecto será aislado, sino contar con la oportunidad de comparar alternativas y determinar si sus beneficios técnicos, operativos y económicos justifican su implementación.
