Las coordenadas compartidas permiten que distintos modelos trabajen bajo un mismo sistema de referencia, por lo que son una herramienta esencial para el trabajo colaborativo multidisciplinar.

Es por esto por lo que el uso correcto de coordenadas compartidas en Revit es uno de los aspectos más críticos para garantizar una coordinación eficaz entre disciplinas. Más allá de entender qué son, lo verdaderamente importante es saber cómo aplicarlas correctamente en contextos reales de proyecto.  Para ello, primero debemos entender el funcionamiento del sistema y la interacción de sus diferentes elementos entre sí.

A manera de resumen, el sistema funciona así:

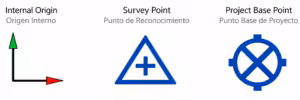

• El Internal Origin es la base absoluta
• El Project Base Point organiza el proyecto localmente
• El Survey Point conecta el modelo con el mundo real
• Las coordenadas compartidas alinean todos los modelos

Como podemos ver, los puntos no son elementos independientes, forman un sistema integrado que utilizado correctamente nos permiten garantizar la precisión geométrica del proyecto, una coordinación eficiente entre disciplinas y una interoperabilidad sin errores.

Para profundizar en el funcionamiento de los puntos de referencia de Revit, podemos ir al artículo Domina el sistema de coordenadas de Revit a nivel avanzado en donde se explican con más detalle. En este artículo nos enfocaremos en las Coordenadas Compartidas, los métodos de trabajo más convencionales y en cómo se utilizan en la práctica profesional.

Herramientas clave en Revit y cuando utilizarlas

• Acquire Coordinates: Cuando tomas como referencia otro modelo
• Publish Coordinates: Cuando tu modelo define el sistema

Método 1: Adquirir coordenadas (Acquire Coordinates)

Este método se utiliza cuando el sistema de coordenadas ya está definido en otro archivo, normalmente vinculado a topografía real o GIS.

¿Cuándo se usa?

• Proyectos con ubicación geográfica precisa
• Integración con datos topográficos o cartográficos
• Infraestructura o urbanismo
• Coordinación con software externo (Civil 3D, AutoCAD, GIS, etc.)

Flujo de trabajo real

1. Se recibe un archivo base con coordenadas reales.
2. Este archivo se vincula al modelo de Revit.
3. Se posiciona correctamente (normalmente con origen a origen o coordenadas conocidas), siempre cerca al Internal Origin de Revit.
4. Se ejecuta Adquirir coordenadas.
5. El modelo de Revit adopta automáticamente ese sistema.

Qué está pasando realmente

Al adquirir coordenadas:

• El modelo anfitrión cambia su sistema de referencia
• Se adapta al sistema del archivo vinculado
• Se mantiene la posición relativa de la geometría

Aplicación en proyectos reales

Este método es imprescindible en:

• Proyectos con implantación real en terreno
• Coordinación con ingeniería civil
• Proyectos internacionales donde se usan sistemas geodésicos
• Entornos colaborativos avanzados

Riesgos comunes

• Adquirir coordenadas de un archivo incorrecto
• No verificar unidades o sistemas geográficos
• Desplazamientos inesperados si el modelo estaba mal posicionado

Método 2: Publicar coordenadas (Publish Coordinates)

Este método se utiliza cuando un modelo actúa como referencia principal dentro del proyecto, normalmente el modelo arquitectónico.

¿Cuándo se usa?

• Cuando arquitectura define la implantación del edificio.
• Cuando el resto de las disciplinas deben adaptarse a ese modelo.
• En proyectos donde no existe una topografía externa precisa.

Flujo de trabajo real

1. El equipo de arquitectura desarrolla su modelo en una posición coherente (no necesariamente georreferenciada al inicio).
2. El resto de las disciplinas (estructura, MEP, etc) vinculan ese modelo.
3. Cada disciplina ajusta su modelo en base al arquitectónico (alineación manual o automática).
4. Desde el modelo principal, se ejecuta Publicar coordenadas sobre los modelos vinculados.
5. Los modelos secundarios guardan ese sistema compartido.

Qué está pasando realmente

Al publicar coordenadas:

• Se transfiere el sistema de referencia del modelo anfitrión al modelo vinculado.
• Se crea una relación permanente entre ambos archivos.
• Se establece una base común sin necesidad de mover geometría.

Aplicación en proyectos reales

Este método es muy habitual en:

• Proyectos de edificación donde el equipo de arquitectura lidera.
• Equipos pequeños o medianos sin un BIM Manager dedicado.
• Fases tempranas donde aún no hay datos topográficos definitivos.

Riesgos comunes

• Publicar coordenadas sin una alineación previa correcta.
• Repetir el proceso varias veces generando conflictos.
• No comunicar al resto del equipo que el sistema ha cambiado.

Método 3: Uso combinado (flujo colaborativo avanzado)

En proyectos complejos, lo más habitual no es usar un solo método, sino una combinación de ambos.

Ejemplo real de flujo BIM

1. El equipo de civil proporciona un modelo con coordenadas reales.
2. Arquitectura adquiere coordenadas de ese modelo.
3. Arquitectura desarrolla el proyecto ya georreferenciado.
4. Estructura y MEP vinculan el modelo arquitectónico y adquieren coordenadas desde este mismo.

Resultado

• Todos los modelos comparten el mismo sistema.
• El proyecto está correctamente georreferenciado.
• Se mantiene una jerarquía clara de información.

Riesgos comunes:

Los mismos que en los métodos 1 y 2.

Claves para un uso correcto en proyectos reales

Más allá del método, hay decisiones estratégicas que marcan la diferencia y garantizan un flujo de trabajo consistente y controlado durante el desarrollo de los proyecto:

1. Definir un “modelo maestro”

Siempre debe existir un archivo que actúe como referencia principal (topografía o arquitectura). En muchos casos se crea un modelo que únicamente contiene los elementos de referencia que se deben mantener entre las diferentes disciplinas, como los ejes o rejillas, niveles, línea de propiedad y sobre todo lo demás, las coordenadas compartidas.

2. Establecer el flujo desde el inicio

Cambiar el sistema de coordenadas a mitad del proyecto genera problemas graves que necesitan de un conocimiento avanzado para poder resolverlos sin afectar desmedidamente el proyecto.

3. Evitar mover modelos manualmente

Mover geometría manualmente rompe la coherencia del sistema. Las coordenadas deben gestionarse, no forzarse. Por lo tanto, si tenemos modelos de otras disciplinas vinculados, nunca deberíamos quitar la posición del Shared Site, siempre debería estar asignada la posición correcta.

4. Controlar versiones y comunicación

Cada cambio en coordenadas debe ser comunicado a todo el equipo. Se debe gestionar un flujo de comunicación en donde todos los miembros de las diferentes disciplinas se enteren de cualquier modificación que se deba realizar, previamente a ejecutar dichos cambios. De esta manera, los equipos se pueden preparar e identificar posibles incidencias que puedan tener debido a las modificaciones se deban realizar.

5. Verificar en modelos federados

Antes de coordinar (Navisworks u otros), comprobar que todos los modelos encajan correctamente.

Conclusión

Dominar los métodos de coordenadas compartidas en Revit no consiste solo en conocer los comandos, sino en entender cuándo y por qué utilizar cada uno dentro de un flujo BIM real.

• Adquirir coordenadas: Adaptación a un sistema externo.
• Publicar coordenadas: Control desde un modelo principal.
• Uso combinado: Coordinación avanzada y proyectos complejos

La diferencia entre un uso básico y uno profesional está en la planificación y en la consistencia del proceso. Aplicado correctamente, este sistema elimina errores de coordinación y permite trabajar con precisión en cualquier escala de proyecto.
