Evaluación de Irregularidades Estructurales y Fallas Frágiles mediante Análisis No Lineal

El diseño sismorresistente moderno busca garantizar que las edificaciones tengan un comportamiento ductil y controlado frente a eventos extremos. Sin embargo, la presencia de irregularidades estructurales y fallas frágiles puede comprometer la seguridad de una edificación, incluso si cumple con verificaciones lineales tradicionales.

El análisis no lineal se ha convertido en una herramienta fundamental para estudiar el impacto de estas condiciones, permitiendo identificar concentraciones de daño, pérdida de rigidez y posibles mecanismos de colapso.

Tipologías más comunes de irregularidades estructurales

Las normativas internacionales como la NSR-10, NTC-M, E030 y ASCE 7-22 clasifican las irregularidades en dos grandes grupos:

Irregularidades en planta

• Torsional excesiva: cuando el centro de rigidez no coincide con el centro de masas.
• Reentrantes o en “L”, “T” o “U”: generan concentraciones de esfuerzos en esquinas internas.
• Discontinuidad en diafragmas: aberturas grandes en losas (patios, ductos).
• Distribución irregular de muros o pórticos: rigidez no uniforme en una dirección.

Irregularidades en altura

• Piso débil o “soft story”: nivel con rigidez lateral significativamente menor.
• Piso blando extremo: rigidez < 70% del piso superior o < 80% del promedio de los tres pisos superiores.
• Piso débil resistente: capacidad < 80% respecto al piso superior.
• Discontinuidad en masa: incremento súbito de cargas (mezanines, tanques).
• Discontinuidad en rigidez: eliminación de muros o pórticos en un nivel.

Estas irregularidades pueden amplificar demandas sísmicas y provocar colapsos prematuros.

Fallas frágiles en elementos estructurales

Las fallas frágiles son aquellas que ocurren sin previo aviso, sin capacidad de disipación de energía. Son altamente indeseables en zonas sísmicas.

En concreto reforzado

• Corte frágil en vigas o columnas: grietas diagonales sin suficiente refuerzo transversal.
• Aplastamiento del concreto: compresión no confinada en zonas críticas.
• Falla por punzonamiento: en losas apoyadas en columnas sin capiteles.
• Deslizamiento en juntas frías: pérdida de adherencia entre elementos colados en diferentes etapas.

En estructuras de acero

• Pandeo lateral-torsional: en vigas esbeltas sin arriostramiento lateral.
• Fractura en soldaduras: uniones frágiles en conexiones mal detalladas.
• Falla de tornillos por cortante múltiple.
• Pandeo local de placas delgadas.

El control de estas fallas exige un diseño que garantice mecanismos dúctiles de disipación (capacidad de giro plástico en vigas, formación de rótulas controladas).

Métodos de detección y evaluación según normativa

Las principales normativas proponen diferentes enfoques:

• Métodos lineales estáticos y dinámicos (ASCE 7, NSR-10): útiles para identificar irregularidades en fases preliminares.
• Método del espectro de capacidad (FEMA 440, ATC-40): combina análisis pushover con espectros de demanda.

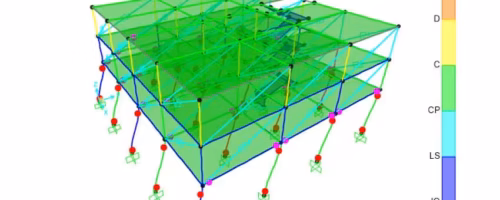

• Análisis estático no lineal (pushover): identifica secuencia de formación de rótulas plásticas.
• Análisis dinámico no lineal (time history): el más realista para estudiar colapsos progresivos e irregularidades severas.

Aplicación del análisis no lineal

El análisis no lineal permite:

• Evaluar la redistribución de esfuerzos una vez que algunos elementos alcanzan su capacidad.
• Detectar la formación de mecanismos de colapso prematuros.
• Verificar si las irregularidades estructurales generan concentración de daño local.
• Estimar la capacidad de disipación de energía y ductilidad global de la estructura.

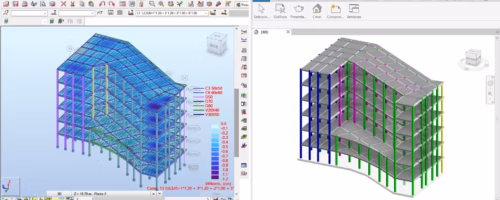

Herramientas de software

• ETABS y SAP2000: análisis pushover y time history no lineal.
• PERFORM-3D: modelado detallado de rótulas plásticas y mecanismos de colapso.
• OpenSees: análisis avanzado en investigación académica.

Casos prácticos y modelos de simulación

Caso 1: Edificio con piso débil en primer nivel

• Modelo: marco de concreto de 5 pisos.
• Irregularidad: eliminación de muros en primer piso para comercio.
• Resultado: deriva de piso concentrada en primer nivel (soft story).
• Mitigación: incorporación de muros adicionales y aumento de refuerzo en columnas.

Caso 2: Edificio en “L” con torsión excesiva

• Modelo: estructura de acero de 8 pisos.
• Irregularidad: centro de rigidez desplazado respecto al centro de masas.
• Resultado: rotación torsional del 30% mayor en extremos de alas.
• Mitigación: rigidez adicional mediante diagonales y redistribución de muros.

Caso 3: Falla frágil por corte en columna

• Modelo: marco de concreto en zona sísmica.
• Análisis: pushover con rótula plástica frágil en columna intermedia.
• Resultado: colapso prematuro antes de alcanzar desplazamiento objetivo.
• Mitigación: rediseño de estribado para aumentar confinamiento y ductilidad.

Conclusión

La evaluación de irregularidades estructurales y fallas frágiles mediante análisis no lineal es una herramienta indispensable para los ingenieros estructurales que diseñan en zonas sísmicas. La detección temprana de irregularidades, junto con un modelado detallado y estrategias de mitigación, asegura edificaciones más seguras y resilientes frente a eventos extremos.
