BIM 4D: Guía Esencial para Planificar con Synchro desde Cero

Picture of Karla Infante
Karla Infante
Tabla de contenidos

La planificación con BIM 4D se ha convertido en un pilar fundamental dentro del entorno del Building Information Modeling, especialmente en proyectos de construcción que buscan optimizar tiempos, recursos y coordinación. Una de las herramientas más reconocidas para este fin es Synchro 4D Pro, software especializado en Planificación y Simulación de Obra. A continuación, te explicamos paso a paso cómo preparar una planificación BIM 4D en Synchro 4D Pro desde cero, aprovechando al máximo sus funciones.

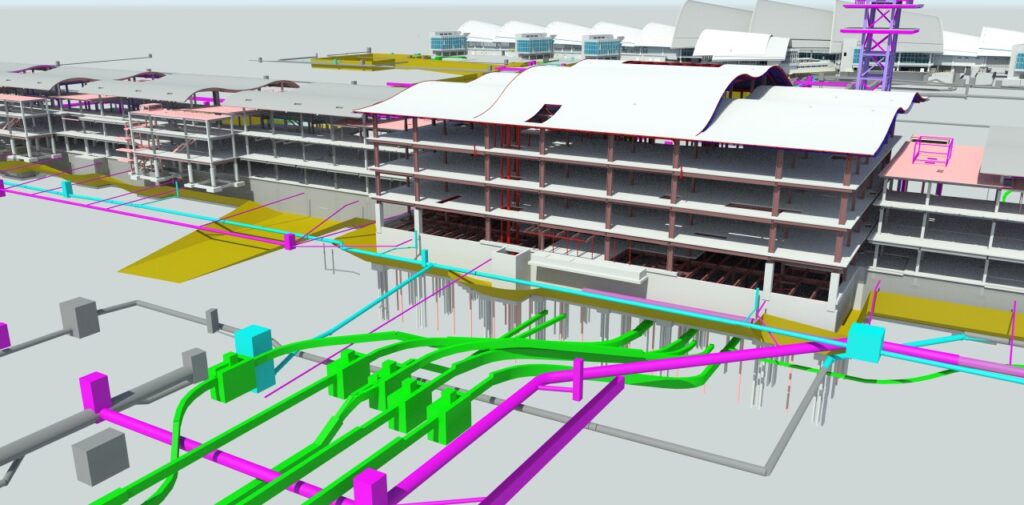

bim 4d

¿Qué es la planificación BIM 4D?

La planificación BIM 4D consiste en vincular el modelo tridimensional (3D) de un proyecto con su cronograma de ejecución (tiempo), permitiendo visualizar y simular la construcción en un entorno virtual. Esta metodología facilita la toma de decisiones, la identificación de interferencias y la optimización del uso de recursos.

¿Por qué usar Synchro 4D Pro para BIM 4D?

Synchro 4D Pro de Bentley es una herramienta desarrollada específicamente para gestionar y simular la planificación 4D de proyectos de construcción. Sus beneficios incluyen:

  • Visualización interactiva del cronograma
  • Integración fluida con softwares BIM como Revit y Navisworks
  • Posibilidad de detectar retrasos y conflictos antes de ejecutarse
  • Exportación de simulaciones para comunicar con equipos técnicos o clientes

Paso 1: Preparar tu modelo BIM

Antes de comenzar en Synchro, debes asegurarte de tener un modelo BIM limpio y bien estructurado. Esto incluye:

  • Modelar por fases constructivas o zonas de ejecución.
  • Asignar correctamente los parámetros y propiedades a los elementos (por ejemplo: nombre, tipo, categoría).
  • Exportar el modelo en un formato compatible, como IFC, Navisworks (.NWC), o mediante plugins directos desde Revit.

💡 Consejo: Utiliza un modelo que refleje fielmente la realidad constructiva, con los elementos separados por especialidades y secuencia de obra.

Paso 2: Crear un nuevo proyecto en Synchro

Al abrir Synchro 4D Pro, sigue estos pasos:

  • Crea un nuevo proyecto e importa tu modelo BIM.
  • Asegúrate de activar las vistas 3D y la pestaña de Gantt.
  • Importa tu cronograma desde Microsoft Project, Primavera P6 o crea uno directamente en Synchro.

Paso 3: Vincular elementos del modelo al cronograma

Esta es la esencia de la planificación 4D. En Synchro puedes vincular manualmente o de forma automática los objetos del modelo a las tareas del cronograma:

  • Selecciona una tarea en el cronograma.
  • Luego selecciona los objetos 3D correspondientes en la vista del modelo.
  • Usa la función “Asignar Recursos” para hacer el vínculo.

💡 Consejo: Puedes usar filtros, agrupaciones o colores para facilitar el proceso. En esta etapa es ideal aprovecharte de las reglas de autoemparejamiento disponibles en el programa, pero para esto debes tener muy bien definidos los parámetros en tu modelo BIM.

Paso 4: Configurar simulación 4D

Una vez que has vinculado el modelo al cronograma, Synchro te permite:

  • Configurar reglas de animación y perfiles de apariencia.
  • Establecer fechas de inicio y fin visibles en la animación.
  • Ajustar velocidades y cámara para una mejor visualización.

💡 Tip: Utiliza la opción “Play Simulation” para validar tu planificación visualmente y detectar posibles errores o interferencias.

Paso 5: Refinar la planificación con recursos y restricciones

En Synchro también puedes asignar:

  • Recursos humanos o maquinaria a cada tarea.
  • Restricciones espaciales o de seguridad.
  • Secuencias constructivas realistas, incluyendo tareas dependientes entre sí.

Esto transforma tu cronograma en un modelo virtual de ejecución, mucho más preciso y gestionable.

Paso 6: Exportar y comunicar tu planificación BIM 4D

Una vez completada, puedes:

  • Exportar la animación en video (formato MP4) para presentaciones.
  • Compartir el archivo del proyecto Synchro con otros equipos.
  • Generar reportes visuales de avance, simulaciones comparativas y más.

Esto facilita la comunicación entre equipos, contratistas y clientes, aportando claridad y transparencia al desarrollo del proyecto.

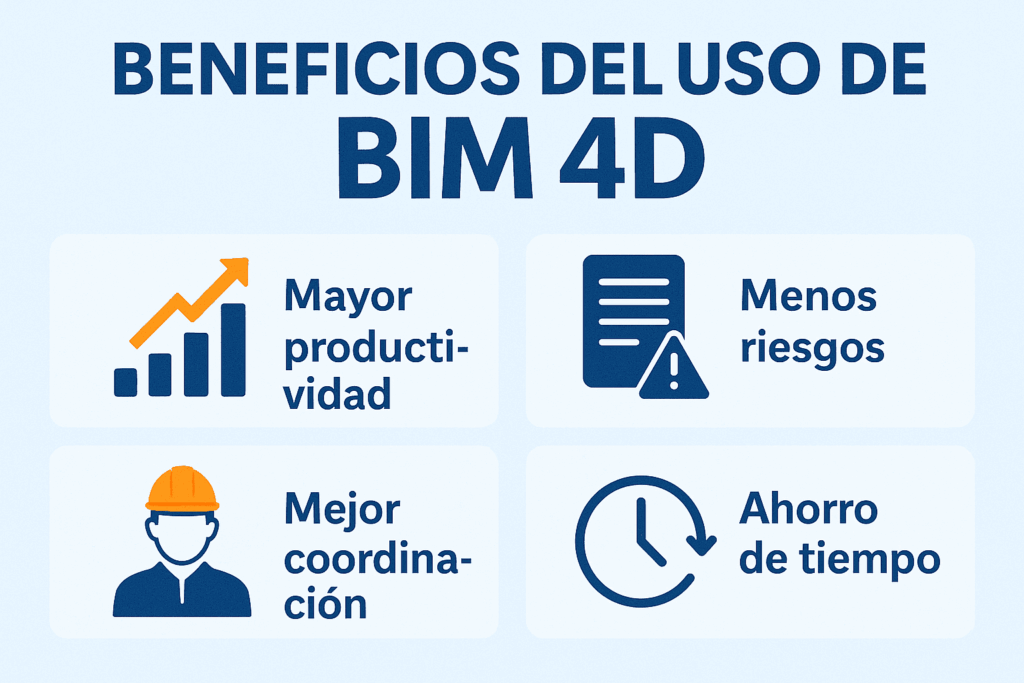

beneficios bim 4d

Conclusión

Dominar la planificación BIM 4D en Synchro te brinda una ventaja estratégica como profesional en el sector construcción. No solo mejora el control del proyecto, sino que también reduce riesgos, retrabajos y pérdidas de tiempo. Aprender a desarrollar una planificación desde cero te permite llevar tus proyectos al siguiente nivel, combinando visión técnica con capacidad analítica y liderazgo.
