El uso de BIM (Building Information Modeling) ha revolucionado la forma en que se desarrollan los proyectos constructivos. Mientras que su aplicación en edificación ya es ampliamente conocida, su impacto en infraestructura y obra lineal (carreteras, ferrocarriles, canales, redes de saneamiento, etc.) continúa creciendo, especialmente gracias a la mejora de los flujos de trabajo. En este artículo te explicamos cómo aplicar BIM en este tipo de proyectos, los beneficios que aporta y qué herramientas y estrategias permiten una implementación exitosa.
¿Qué es BIM y cómo se aplica a proyectos de infraestructura?
BIM es una metodología de trabajo colaborativa basada en modelos digitales 3D inteligentes que contienen información geométrica y de datos asociados. Aunque tradicionalmente se asocia a edificaciones, BIM también se adapta eficazmente a proyectos de infraestructura y obra lineal, permitiendo integrar múltiples disciplinas y fases del ciclo de vida del proyecto: desde el diseño conceptual hasta la operación y mantenimiento.
En infraestructura, BIM se enfoca en elementos lineales como carreteras, vías férreas, túneles y puentes, donde los modelos deben desarrollarse con precisión geoespacial, continuidad a lo largo del eje del proyecto y con capacidad de integración topográfica y geotécnica.

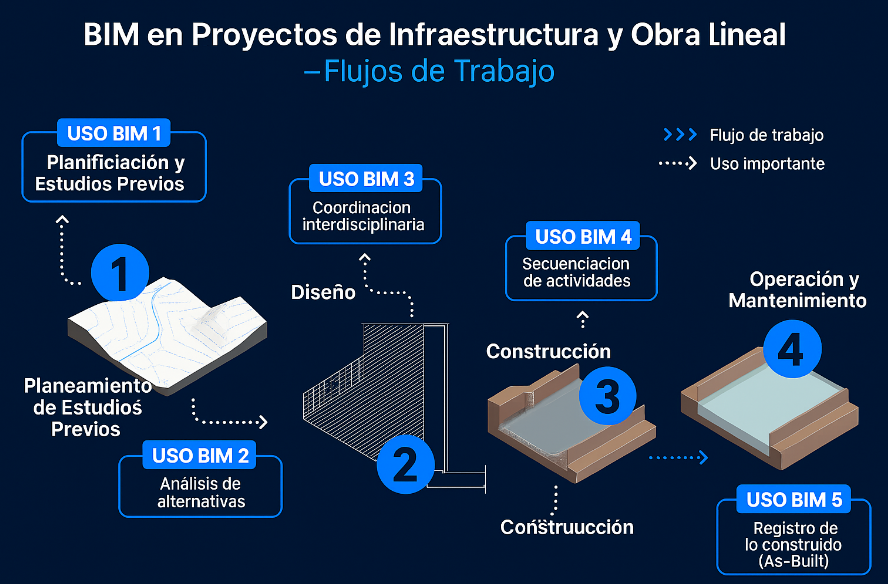

Flujos de trabajo BIM en proyectos de infraestructura
Implementar flujos de trabajo BIM adecuados es esencial para lograr resultados eficientes. A continuación, describimos las etapas principales:
1. Planificación y análisis del terreno
Todo comienza con la recopilación y modelado del entorno natural. Se utilizan herramientas GIS, escaneos láser y drones para obtener información topográfica. Software como Civil 3D, InfraWorks y Bentley OpenRoads ayudan a crear modelos base del terreno.
Flujo de trabajo:
- Importación de datos topográficos (SIG, LIDAR, escaneos).
- Generación de superficies y curvas de nivel.
- Análisis de viabilidad de trazados.
2. Diseño conceptual y modelado preliminar
A través de BIM se puede crear un diseño preliminar en 3D que respete los condicionantes del terreno. El trazado de carreteras, túneles o vías férreas se simula con precisión, incluyendo radios de curvatura, pendientes y puntos críticos.
Flujo de trabajo:
- Modelado de eje horizontal y vertical.
- Diseño paramétrico de secciones típicas.
- Evaluación de impactos y alternativas.
3. Modelado detallado y coordinación interdisciplinar
En esta fase, los distintos modelos (estructural, drenaje, señalización, instalaciones) se desarrollan con alto nivel de detalle y se coordinan entre sí para evitar interferencias. Aquí entra en juego el modelo federado.
Flujo de trabajo:
- Integración de modelos multidisciplinares.
- Detección de interferencias (clash detection) con Navisworks o Solibri.
- Gestión de cambios y validaciones técnicas.
4. Planificación 4D y seguimiento de obra
Gracias a BIM 4D, es posible vincular el modelo con el cronograma de obra. Esto permite visualizar la secuencia constructiva en el tiempo, prever conflictos y optimizar la planificación.
Flujo de trabajo:
- Vinculación del modelo BIM con cronogramas (MS Project, Primavera).
- Simulación constructiva con Synchro o Navisworks.
- Análisis de escenarios y control de avance.
5. Entrega del modelo y mantenimiento
Una vez finalizado el proyecto, el modelo as-built se convierte en una herramienta valiosa para la operación y mantenimiento. Permite gestionar inspecciones, programar mantenimientos y facilitar intervenciones futuras.
Flujo de trabajo:
- Validación del modelo final.
- Incorporación de información de activos.
- Entrega en formatos abiertos (IFC, COBie).
¿Quieres destacar en el sector AEC con habilidades que realmente marcan la diferencia?
En Inesa Tech te formamos con herramientas y metodologías BIM aplicadas al mundo real: planificación, presupuestos, coordinación y más.
Beneficios del uso de BIM en obra lineal
Implementar flujos de trabajo BIM en infraestructura trae numerosos beneficios:
- Mejor coordinación entre disciplinas técnicas.
- Reducción de errores y retrabajos en obra.
- Simulación anticipada de escenarios y conflictos.
- Gestión eficiente del ciclo de vida del activo.
- Transparencia y trazabilidad de la información.
Herramientas recomendadas para flujos de trabajo BIM en infraestructura
Algunas herramientas clave para estos proyectos son:
- Autodesk Civil 3D: Modelado topográfico y de trazados.
- InfraWorks: Diseño preliminar e integración con GIS.
- Bentley OpenRoads Designer: Diseño detallado de infraestructuras viales.
- Navisworks: Coordinación y revisión del modelo.
- Synchro 4D: Planificación y simulación constructiva.
- Revit / Tekla: Modelado de estructuras y elementos específicos.
Conclusión
Los flujos de trabajo BIM aplicados a proyectos de infraestructura y obra lineal permiten una gestión más precisa, colaborativa y eficiente de todo el proceso constructivo. Desde la planificación hasta el mantenimiento, BIM transforma la forma en que diseñamos, construimos y gestionamos nuestras infraestructuras. Adoptar esta metodología ya no es una opción, sino una necesidad para asegurar la competitividad y sostenibilidad en el sector.
