El diseño estructural es una disciplina en constante evolución, y la tecnología se ha convertido en un aliado indispensable para enfrentar los desafíos actuales. Entre las herramientas que han transformado la ingeniería civil se encuentran IDEA StatiCa Connection y el modelado por Elementos Finitos (FEM, por sus siglas en inglés), que permiten optimizar el diseño de conexiones estructurales. En este artículo, exploraremos cómo estas herramientas revolucionan el diseño, análisis y verificación de conexiones, aportando precisión, eficiencia y seguridad a los proyectos.
El Papel de las Conexiones en la Ingeniería Civil
Las conexiones estructurales son componentes críticos que garantizan la integridad y estabilidad de estructuras metálicas y mixtas. Un diseño adecuado no solo debe resistir las fuerzas aplicadas, sino también cumplir con normativas y estándares internacionales como el Eurocódigo, AISC, entre otros.
En el pasado, el diseño de conexiones requería suposiciones simplificadas que podían subestimar o sobreestimar el desempeño real. Sin embargo, con el avance del modelado computacional, ahora es posible realizar análisis detallados que reflejan el comportamiento real de las conexiones en condiciones específicas de carga.
IDEA StatiCa Connection: Innovación en Diseño y Verificación
IDEA StatiCa Connection es una herramienta avanzada que permite el diseño y la verificación de conexiones de acero y concreto según diversas normativas internacionales. Esta plataforma destaca por su capacidad de integrar el análisis detallado mediante métodos basados en el modelado por elementos finitos.
Características Principales:

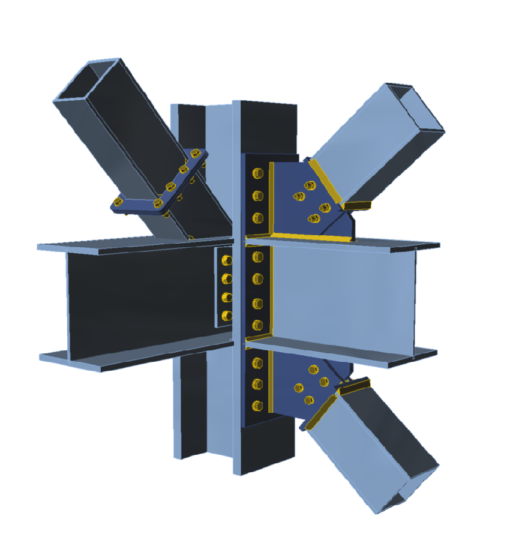

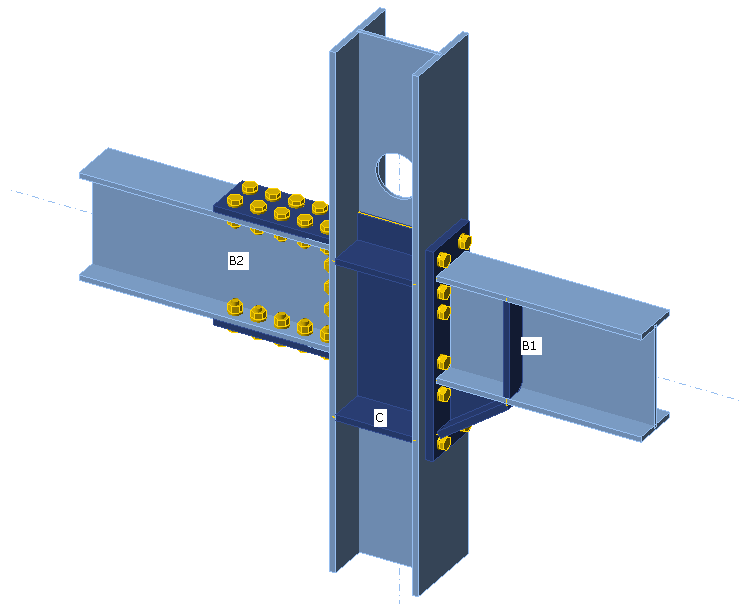

- Diseño Versátil: Permite modelar y verificar conexiones simples y complejas, incluyendo uniones atornilladas, soldadas y combinaciones de ambas.

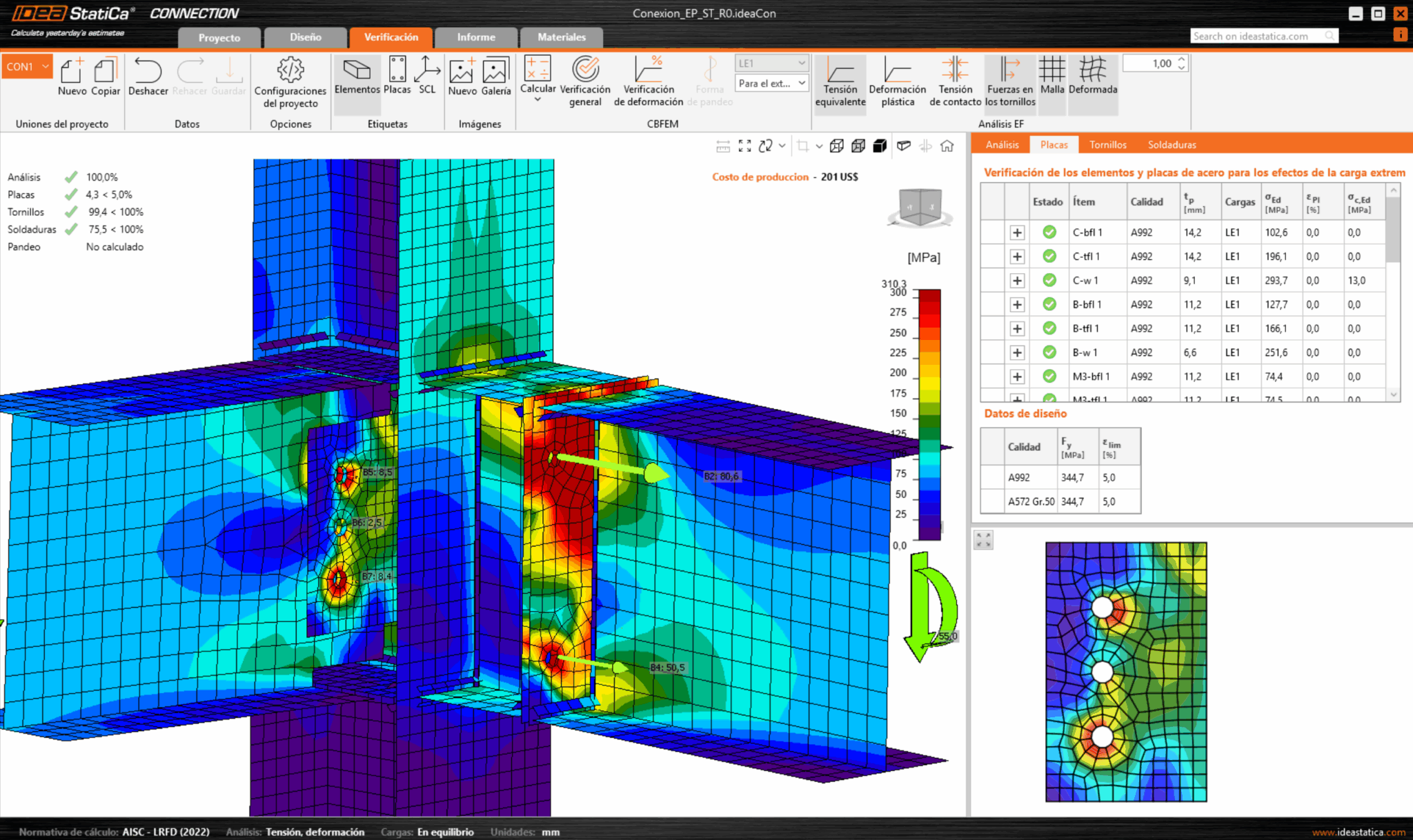

- Análisis Detallado: Realiza cálculos no lineales considerando deformaciones plásticas, zonas de concentración de esfuerzos y estabilidad general.
- Compatibilidad BIM: Se integra fácilmente con plataformas como Tekla, Revit y SAP2000, facilitando el flujo de trabajo colaborativo.
- Cumplimiento Normativo: Ofrece reportes detallados que cumplen con las normativas de diseño estructural vigentes.
Con esta herramienta, los ingenieros pueden experimentar con diferentes configuraciones, materiales y soluciones constructivas, reduciendo tiempos y costos de iteración en el diseño.
Modelado por Elementos Finitos: La Ciencia Detrás de la Precisión

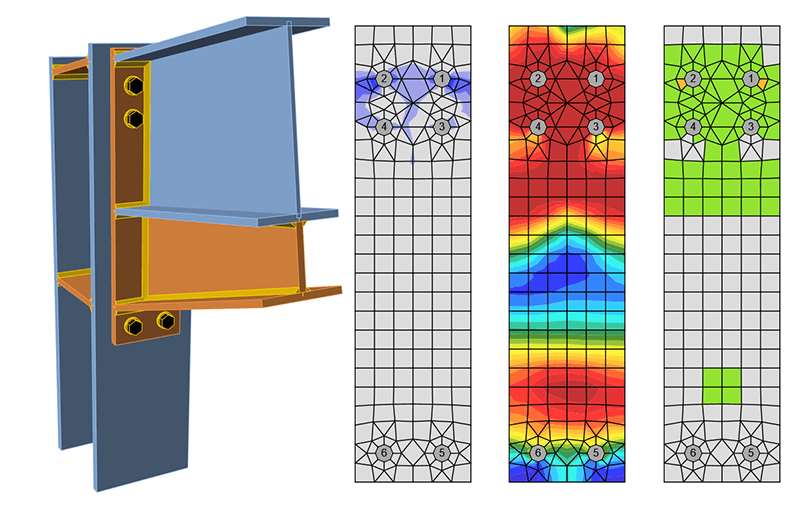

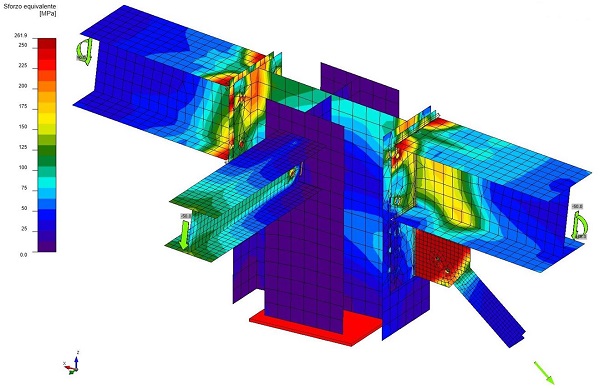

El método de elementos finitos (FEM) es la base técnica que impulsa el análisis en IDEA StatiCa Connection. Este enfoque divide un componente complejo en elementos más pequeños (finitos), permitiendo resolver ecuaciones diferenciales que describen su comportamiento bajo cargas.
Ventajas del FEM en el Diseño de Conexiones:
- Predicción Precisa: Identifica puntos de fallo potenciales, como roturas por fatiga o fracturas en soldaduras.
- Optimización de Materiales: Reduce desperdicios al determinar secciones y espesores adecuados para cada conexión.
- Simulación Realista: Considera efectos como la interacción entre piezas, la fricción y las deformaciones plásticas.

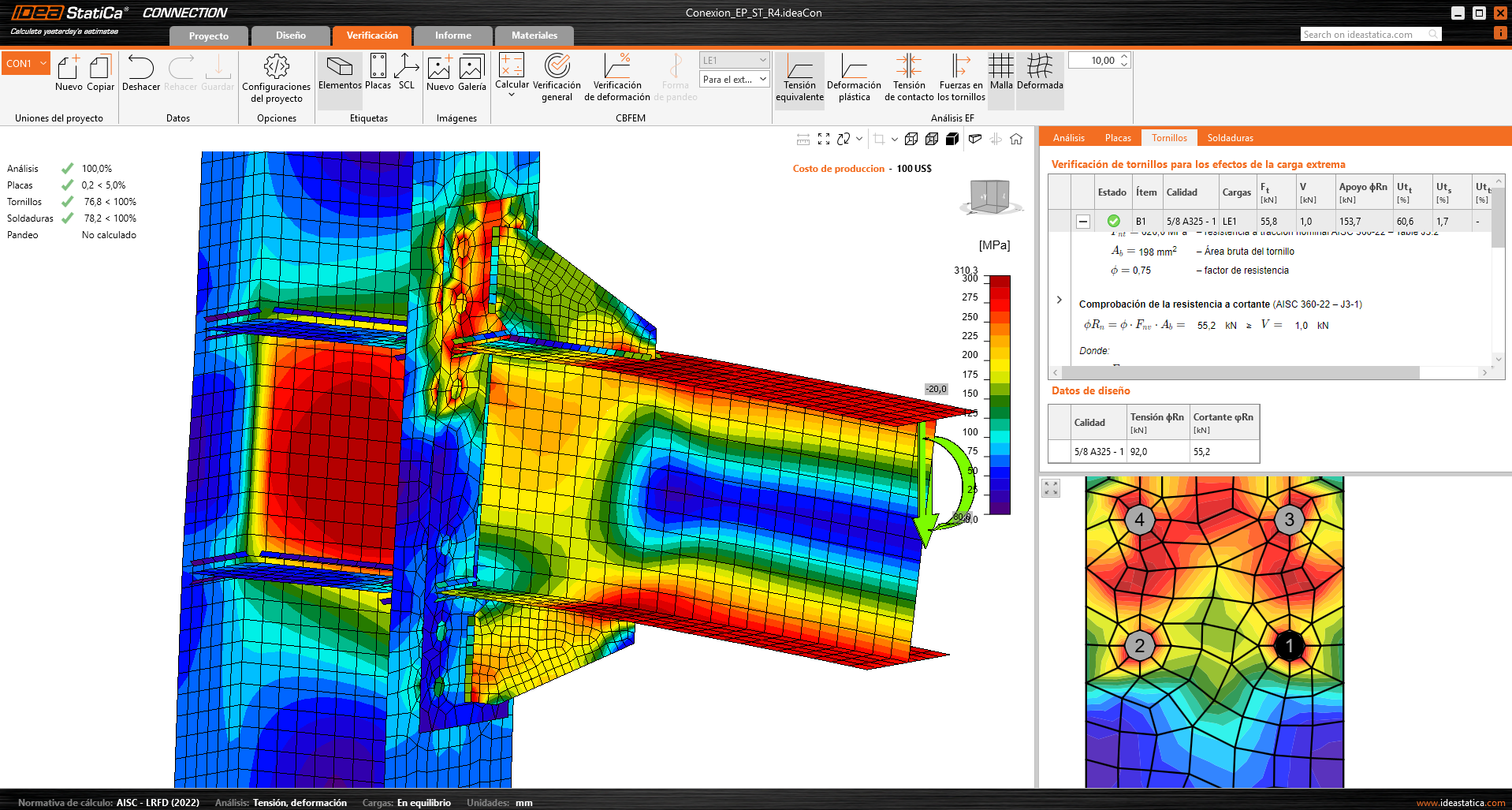

Por ejemplo, en una conexión atornillada sometida a cargas cíclicas, el FEM puede predecir la distribución exacta de tensiones, ayudando a garantizar la durabilidad del diseño.
Flujo de Trabajo Integrado: De la Simulación a la Construcción
La integración de IDEA StatiCa Connection con herramientas BIM y de análisis estructural mejora significativamente el flujo de trabajo. Un ejemplo típico incluye los siguientes pasos:
- Importación del Modelo: Desde herramientas como SAP2000 o ETABS, se importan las conexiones para ser analizadas en IDEA StatiCa.
- Diseño y Optimización: Se prueban diferentes configuraciones y se optimizan según los resultados del FEM.
- Verificación: Se generan reportes detallados que incluyen comprobaciones de seguridad, fatiga y estabilidad.
- Producción y Construcción: Los planos y especificaciones detalladas facilitan la fabricación y ensamblaje en obra.
Casos de Éxito y Aplicaciones
La versatilidad de IDEA StatiCa Connection lo hace ideal para proyectos diversos, como puentes, edificios industriales y rascacielos. Empresas de ingeniería en todo el mundo han reportado mejoras significativas en la calidad y eficiencia de sus diseños al incorporar esta tecnología.
Por ejemplo, en el diseño de un puente metálico, el análisis detallado permitió optimizar las conexiones soldadas, garantizando la resistencia adecuada mientras se reducía el peso total de la estructura. En edificios de gran altura, la simulación por FEM permitió diseñar conexiones capaces de soportar fuerzas sísmicas con mayor confiabilidad.
Conclusión: Tecnología al Servicio de la Ingeniería Civil
La combinación de IDEA StatiCa Connection y el Modelado por Elementos Finitos representa un salto cualitativo en el diseño estructural. Al adoptar estas tecnologías, los ingenieros civiles no solo elevan la precisión de sus cálculos, sino que también mejoran la seguridad y sostenibilidad de sus proyectos.
La clave del éxito radica en la integración de estas herramientas en el flujo de trabajo diario, permitiendo que los profesionales tomen decisiones informadas y confiables desde las etapas iniciales del diseño hasta la ejecución final en obra. Con tecnologías como estas, la ingeniería civil continúa consolidándose como una disciplina innovadora que responde con creatividad y precisión a las demandas del futuro.
