La mampostería estructural sigue siendo una de las técnicas más utilizadas en América Latina para edificaciones de vivienda, comercio y equipamiento urbano. Su combinación de eficiencia constructiva, costo accesible y buen desempeño sísmico, cuando se diseña correctamente, la convierten en una alternativa confiable.
En este artículo exploraremos las tipologías, requisitos normativos, refuerzos y modelado estructural de sistemas con muros portantes, tomando como referencia las mejores prácticas constructivas.
Tipologías y características de muros de mampostería estructural

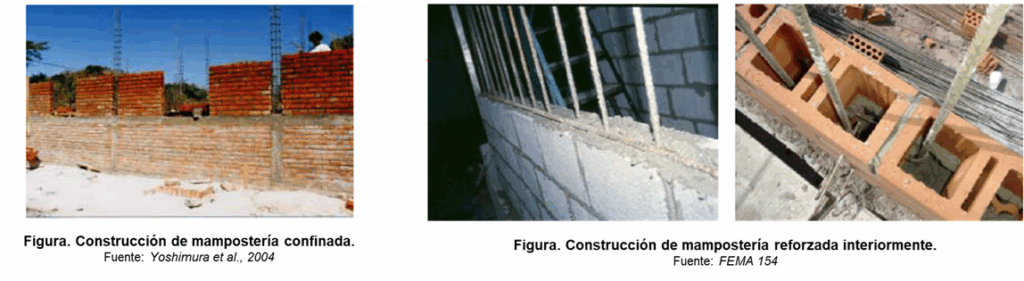

Mampostería reforzada (MR):
Integra barras de acero de refuerzo en celdas verticales y/u horizontales. Mejora la resistencia a flexión y cortante, incrementando la ductilidad. Puede clasificarse según su capacidad de disipación de energía (DES o DMO, en la NSR-10).

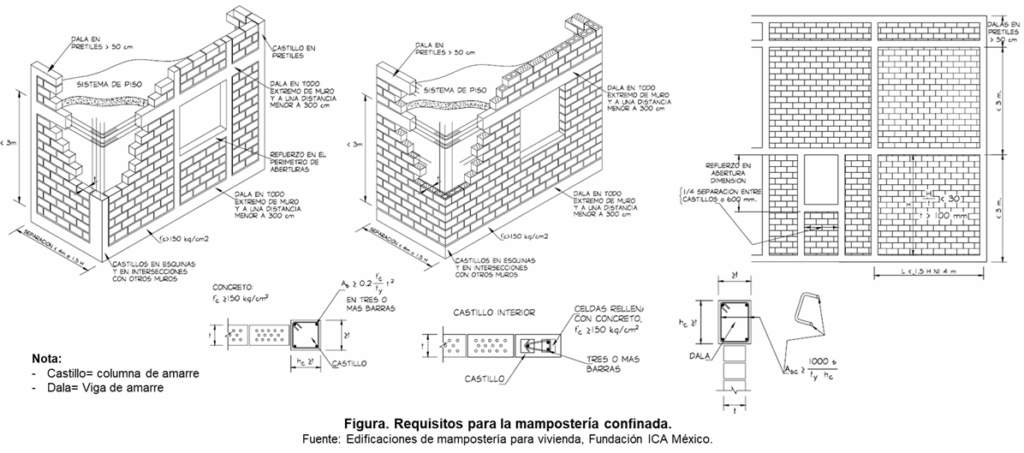

Mampostería confinada (MC):
Los muros trabajan en conjunto con columnetas y vigas de amarre de concreto reforzado, lo que aporta ductilidad, control de fisuración y mejor respuesta sísmica. Es uno de los sistemas más difundidos en México y Centroamérica.
Requisitos normativos de diseño
Colombia (NSR-10):
Define cuantías mínimas de refuerzo (ρ ≥ 0.0007 en cada dirección para MR-DES) y clasifica los sistemas según capacidad de disipación de energía (DES vs. DMO).
México (NTC-Mampostería 2020):
Diferencia estructuras Tipo I (menores a 250 m², hasta 2 niveles) y Tipo II. Además, establece factores de comportamiento sísmico Q diferenciados: Q=2 para piezas macizas y Q=1.5 para huecas.
Ecuador (NEC-15):
Requiere f’ₘ entre 10 y 28 MPa para MR y cuantías mínimas de refuerzo vertical y horizontal. Establece límites de esbeltez y criterios de diseño a flexión, cortante y compresión

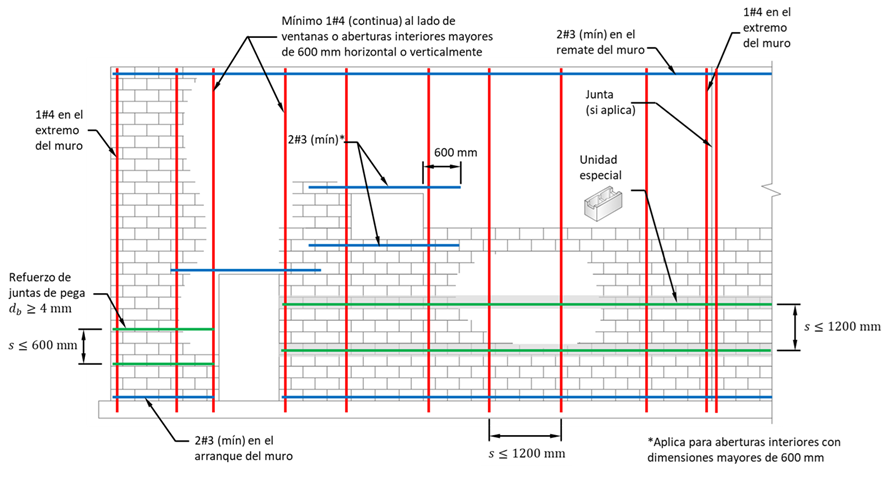

Refuerzo horizontal y vertical
El diseño adecuado de refuerzos es crítico para el desempeño sísmico, por lo tanto, se tienen de forma general las siguientes consideraciones de detallado:
- Refuerzo vertical (ρv):
- Mínimo: 0,0025 Ag (área bruta del muro).
- Ubicación: extremos, esquinas, intersecciones, alrededor de vanos.
- Separación máxima: 3,5 m o el doble de la altura del muro.
- Refuerzo horizontal (ρh):
- Mínimo: 0,0007 Ag.
- Puede incorporarse con barras en juntas de mortero o mallas electrosoldadas.
- Espaciamiento vertical máximo: 600 mm.
- Confinamiento:
- Columnetas mínimas: 200 × 200 mm, con 4Ø12 y estribos Ø6@150 mm.
- Vigas de amarre: 200 × 200 mm, con 4Ø12 y estribos Ø6@200 mm.
- Anclajes:
- Barras verticales deben anclarse en cimentación con desarrollo de longitud según ACI 318.
- Uniones muro-columna y muro-losa deben garantizar transmisión de cortante.
Modelado estructural
Los programas de análisis estructural permiten diferentes enfoques para representar el comportamiento de los muros de mampostería:
- Modelos tipo Shell (membrana/cáscara):
El muro se modela como un elemento continuo con un ajuste adecuado de sus propiedades (inercia y área efectiva). Este enfoque es útil para capturar efectos de flexión y cortante en el plano del muro. - Modelos tipo Equivalent Frame (marco equivalente):
El muro se idealiza como un conjunto de columnas y vigas equivalentes que reproducen su rigidez global. Es una técnica frecuente en edificaciones con múltiples aberturas, ya que simplifica la representación de discontinuidades.
En general, es posible implementar estas metodologías considerando los siguientes aspectos clave:
- Definición de rigidez cortante y flexional según normativa, aplicando el método del prisma equivalente para obtener módulos reducidos de elasticidad y cortante.
- Evaluación de derivas de piso, parámetro crítico en edificaciones mayores a 3 niveles y que suele gobernar el diseño en zonas sísmicas.
- Reducción de rigidez en análisis sísmico, mediante factores como 0,7·E para considerar el agrietamiento de la mampostería y evitar sobreestimaciones de rigidez.
- Interacción muro-losa, representada mediante diafragmas rígidos o semirrígidos, que aseguran la transmisión adecuada de cargas y compatibilidad de deformaciones entre muros y losas.
Este modelado proporciona una herramienta poderosa para verificar el cumplimiento normativo, optimizar la distribución de muros y prever el desempeño real de la estructura frente a cargas sísmicas y gravitacionales.
Buenas Prácticas y Errores Frecuentes
✔ Integrar refuerzo horizontal suficiente para evitar fisuración temprana.
✔ Asegurar continuidad de refuerzos en intersecciones y bordes.
✔ Modelar aberturas de forma realista en el software, ya que modifican rigidez y transmisión de esfuerzos.
✘ Evitar morteros inadecuados (tipos no permitidos).
✘ No usar muros muy esbeltos (h/t > 25–30 según norma).
✘ No confiar en mampostería no reforzada en zonas sísmicas, aunque sea económicamente atractiva.
Conclusión
El diseño de muros de mampostería estructural requiere conocer la normativa local, detallar adecuadamente los refuerzos y validar el comportamiento con modelos estructurales.
En definitiva, la mampostería reforzada y confinada, cuando se ejecuta con calidad de materiales y diseño adecuado, ofrece una solución confiable, económica y segura para edificaciones de baja y mediana altura en contextos latinoamericanos.
