El diseño de cimentaciones para equipos industriales es una tarea crítica en proyectos de ingeniería civil e industrial. Estas cimentaciones deben garantizar la estabilidad, funcionalidad y durabilidad de los equipos bajo condiciones operativas y ambientales diversas. Este artículo ofrece una introducción a los métodos de diseño geotécnico y estructural empleados en cimentaciones de equipos industriales, destacando sus principios básicos, ventajas y aplicaciones prácticas.
Importancia del Diseño de Cimentaciones para Equipos Industriales
Las cimentaciones de equipos industriales, como compresores, generadores, tanques y turbinas, desempeñan un papel esencial al transferir cargas al suelo de manera segura y minimizar los impactos negativos, como asentamientos diferenciales o vibraciones excesivas. Un diseño inadecuado puede comprometer la operación de los equipos, aumentar costos de mantenimiento o, incluso, generar fallos estructurales.
Métodos de Diseño Geotécnico
El diseño geotécnico se centra en las interacciones entre la cimentación y el suelo, evaluando la capacidad de carga y los asentamientos. Los principales pasos incluyen:
a) Investigación Geotécnica

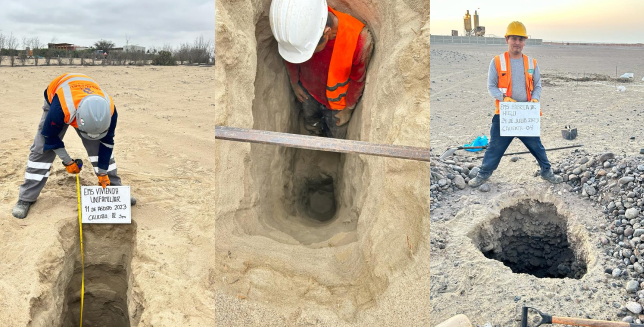

- Estudios de campo: incluyen perforaciones, pruebas de penetración estándar (SPT) y análisis de suelos in situ.

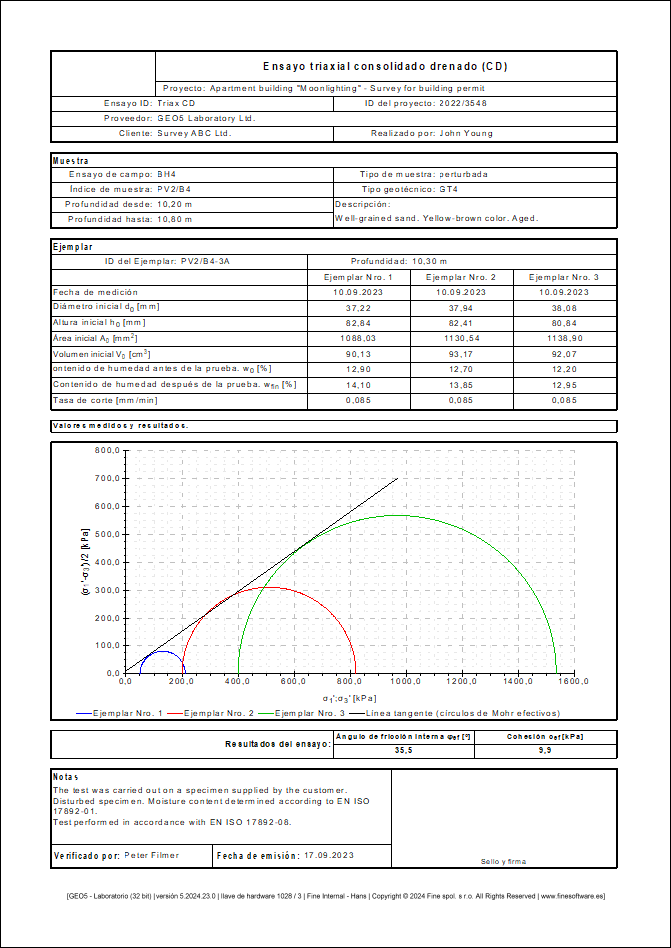

- Pruebas de laboratorio: determinan propiedades como la cohesión, el ángulo de fricción y la compresibilidad del suelo.
b) Análisis de Capacidad de Carga

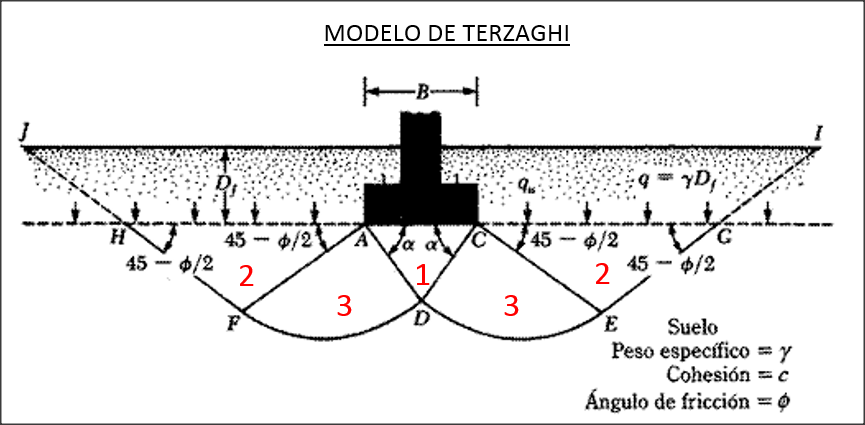

Se emplean métodos analíticos y empíricos para determinar la capacidad última del suelo, basándose en teorías como las de Terzaghi, Meyerhof o Hansen.
c) Control de Asentamientos

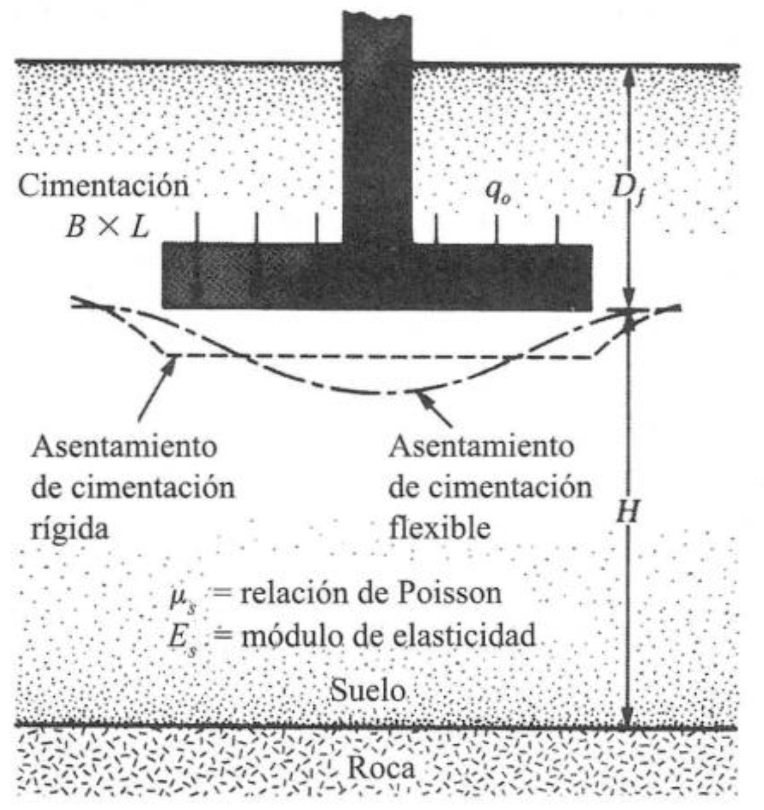

Los asentamientos totales y diferenciales se calculan considerando las propiedades del suelo y las cargas transmitidas, asegurando que estén dentro de los límites permisibles para evitar problemas funcionales.
d) Consideraciones Especiales
- Vibraciones: algunos equipos industriales generan cargas dinámicas, por lo que se evalúan frecuencias naturales y amplitudes de vibración.
- Condiciones extremas: como suelos expansivos, licuables o con presencia de agua subterránea.
Métodos de Diseño Estructural
El diseño estructural aborda la resistencia y rigidez de la cimentación para soportar las cargas de los equipos industriales y transferirlas al suelo.
a) Tipologías Comunes de Cimentaciones

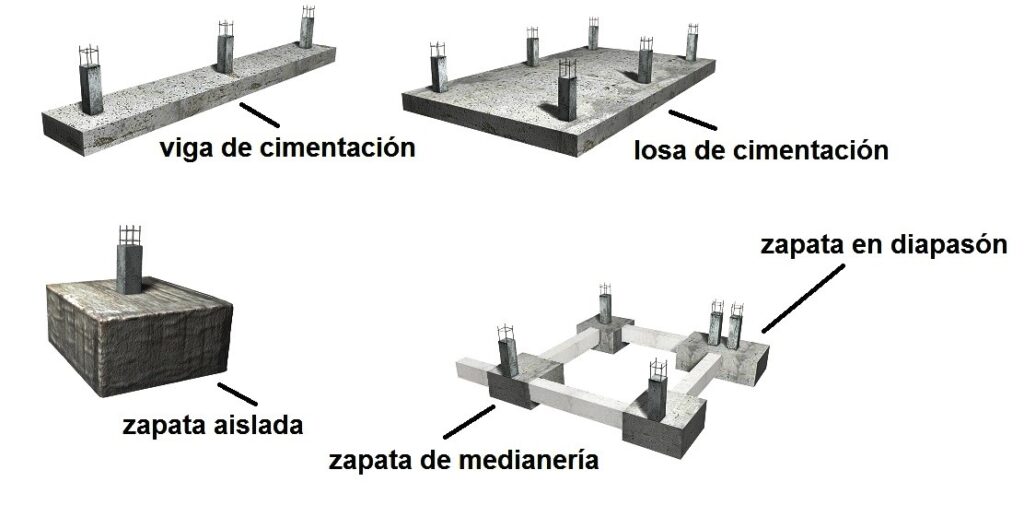

- Cimentaciones superficiales: zapatas, losas o placas rígidas utilizadas para equipos ligeros o suelos firmes.

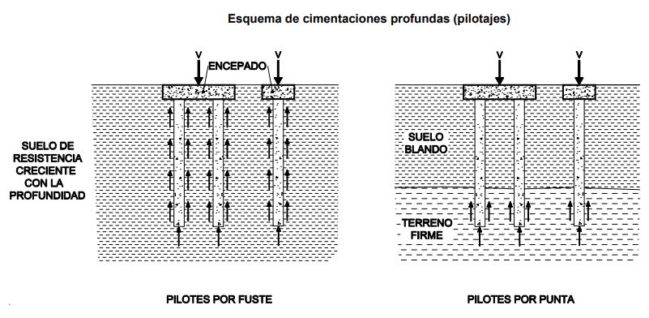

- Cimentaciones profundas: pilotes o pilas necesarias para equipos pesados o suelos de baja capacidad portante.
b) Criterios de Diseño
- Cargas de diseño: incluyen cargas muertas, vivas, dinámicas y ambientales.
- Resistencia del material: se seleccionan concretos y aceros con propiedades adecuadas para resistir esfuerzos de flexión, corte y torsión.

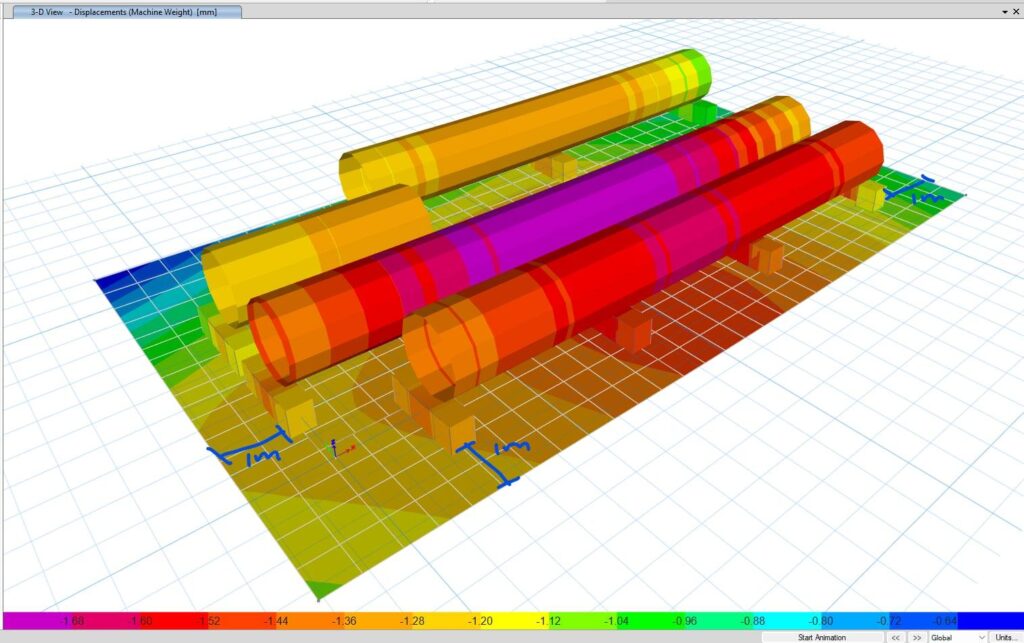

- Análisis estructural: métodos como elementos finitos (FEM) permiten modelar las distribuciones de esfuerzo y deformaciones.
c) Evaluación Dinámica
Los equipos industriales que generan vibraciones requieren cimentaciones diseñadas para evitar resonancias y disipar la energía dinámica. Esto se logra mediante:
- Ajuste de masa y rigidez estructural.
- Incorporación de materiales amortiguadores o sistemas antivibratorios.
Integración de los Métodos Geotécnico y Estructural
Un diseño exitoso combina análisis geotécnicos y estructurales. Esto implica:
- Colaboración interdisciplinaria: ingenieros civiles, geotécnicos y mecánicos trabajan en conjunto para optimizar el diseño.
- Simulación de escenarios: se modelan condiciones de carga y comportamiento del suelo para prever el desempeño de la cimentación.
- Validación y pruebas: como pruebas de carga en campo para garantizar la seguridad del diseño.
Beneficios de un Diseño Eficiente
Un diseño adecuado de cimentaciones para equipos industriales proporciona:
- Mayor vida útil de los equipos y sus soportes.
- Reducción de costos asociados a fallos estructurales o mantenimiento.
- Seguridad operativa incluso en condiciones extremas.
Conclusión
El diseño de cimentaciones para equipos industriales es un proceso complejo que requiere considerar factores geotécnicos, estructurales y dinámicos. Mediante métodos bien fundamentados y una integración interdisciplinaria, los ingenieros pueden garantizar que las cimentaciones cumplan con los requisitos funcionales y de seguridad, contribuyendo al éxito de proyectos industriales.
