En el diseño estructural, las conexiones metálicas desempeñan un papel fundamental para garantizar la transmisión eficiente de fuerzas y momentos entre los componentes de una estructura. Una de las soluciones más utilizadas en estructuras de acero es la Bolted Stiffened Extended End Plate (8ES), conocida en español como placa extrema extendida rigidizada con pernos. En este artículo, ampliamos la información sobre este tipo de conexión, su importancia en el diseño estructural, ventajas y cómo el modelado avanzado facilita su implementación y optimización.
¿Qué es una Bolted Stiffened Extended End Plate (8ES)?

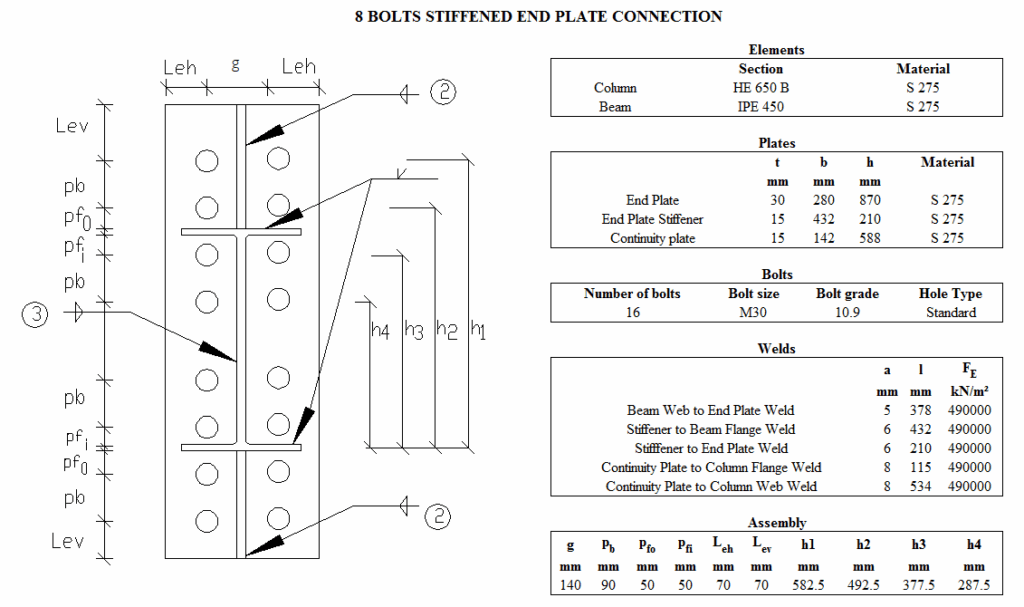

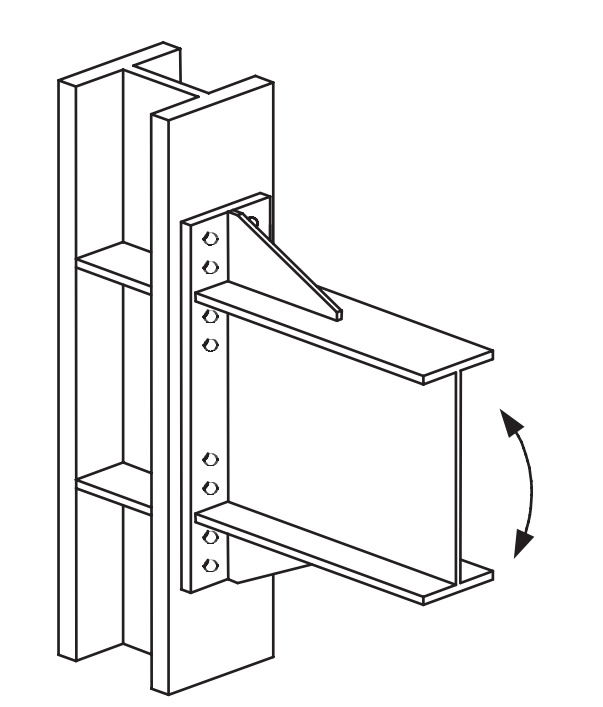

La conexión 8ES es una solución de unión rígida entre vigas y columnas en estructuras de acero. Consiste en:
- Placa extrema extendida: Una placa de acero atornillada que se extiende más allá del alma de la viga para acomodar una mayor cantidad de pernos y proporcionar una conexión más robusta.
- Rigidizadores: Elementos adicionales soldados a la placa y a la viga, diseñados para reducir deformaciones locales y distribuir uniformemente las fuerzas entre los pernos.
- Pernos de alta resistencia: Aseguran la transferencia de fuerzas de tracción, compresión y momentos flectores entre la viga y la columna.
Este diseño se utiliza principalmente en conexiones de momento rígido donde se requiere alta capacidad de carga y resistencia frente a flexión, como en estructuras sometidas a cargas dinámicas, sismos o edificios altos.
Ventajas de la Conexión 8ES
- Alta capacidad de carga: Su diseño permite resistir momentos elevados, lo que la hace ideal para aplicaciones en estructuras críticas.
- Versatilidad: Puede adaptarse a diferentes dimensiones de vigas y columnas, así como a una amplia gama de configuraciones de carga.
- Durabilidad: Gracias a su distribución uniforme de tensiones, reduce el riesgo de concentraciones de esfuerzo que puedan causar fallos prematuros.
- Fabricación modular: Las placas extremas y los rigidizadores se pueden prefabricar, lo que agiliza el proceso de construcción en obra.
- Fácil inspección y mantenimiento: Los pernos y placas son accesibles para revisiones periódicas, esenciales en estructuras de larga vida útil.
Modelado y Detallado de Conexiones 8ES
El modelado y detallado de una conexión 8ES requiere un enfoque preciso debido a la complejidad de su geometría y las fuerzas involucradas. A continuación, se describe el proceso:

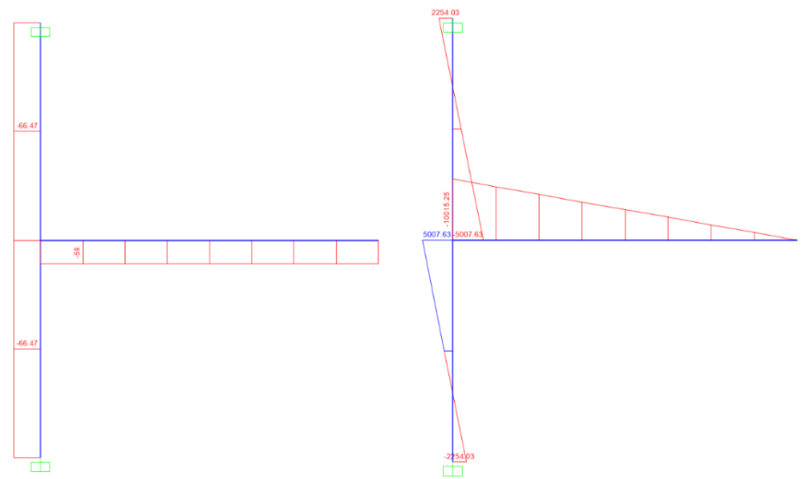

Análisis Estructural Inicial
Se realiza una simulación para calcular las cargas que la conexión deberá soportar:
- Momentos flectores máximos: Determinan el tamaño y grosor de la placa extrema.
- Fuerzas de corte y tracción: Ayudan a dimensionar los pernos y rigidizadores.
- Deformaciones permitidas: Garantizan que la conexión cumpla con los límites de desplazamiento según normativas.

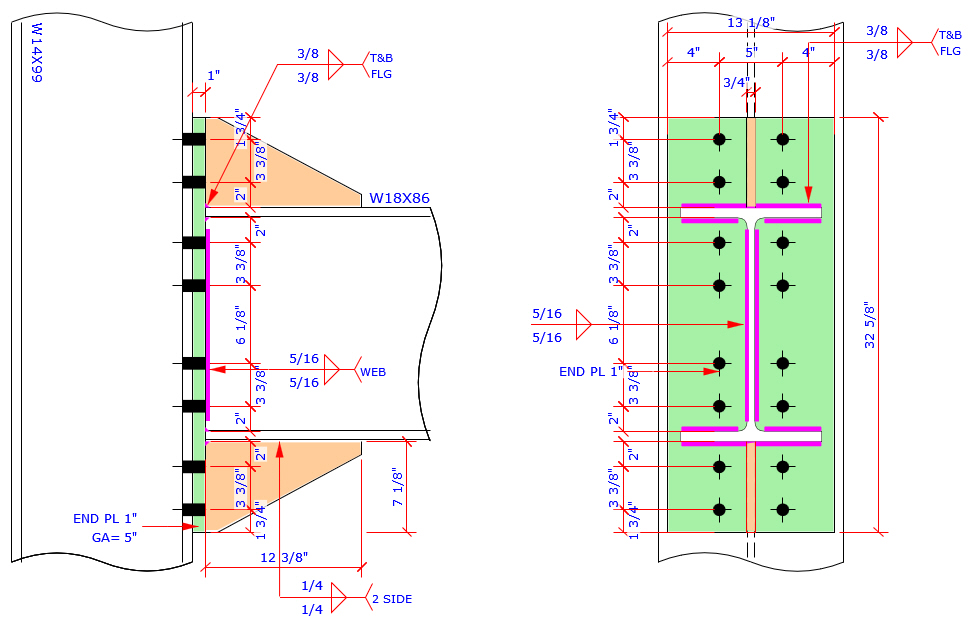

Diseño y Selección de Componentes
- Placa extrema: Seleccionada con un grosor suficiente para resistir los esfuerzos combinados de tracción y flexión.
- Rigidizadores: Diseñados para evitar pandeo local de la placa y distribuir uniformemente las cargas.
- Configuración de los pernos: Dispuestos estratégicamente para maximizar la eficiencia de la conexión y reducir concentraciones de tensiones.
Modelado en Herramientas Especializadas

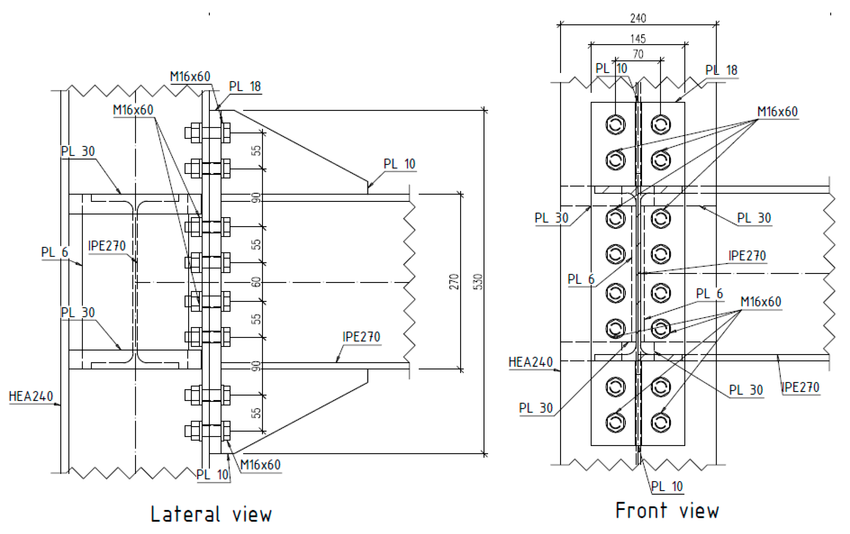

Las plataformas de modelado como Tekla Structures o Revit permiten crear modelos tridimensionales detallados que incluyen:
- Soldaduras entre rigidizadores, placa y viga.
- Disposición exacta y especificaciones de los pernos (diámetro, grado de acero, etc.).
- Espesor de la placa y posiciones de corte para su fabricación.
Validación Mediante Simulación Avanzada

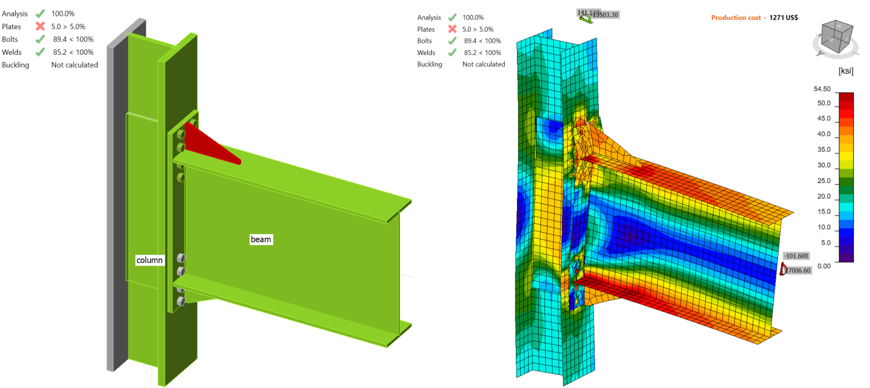

Software como IDEA StatiCa permite analizar conexiones 8ES simulando condiciones reales de carga, incluyendo:
- Análisis no lineal de materiales para verificar deformaciones plásticas.
- Evaluación de tensiones máximas en los pernos.
- Análisis de soldaduras, asegurando que puedan resistir los esfuerzos aplicados.
Normativas Asociadas
El diseño de conexiones 8ES debe cumplir con estándares internacionales como:
- AISC (American Institute of Steel Construction): Que regula los requisitos de diseño para conexiones soldadas y atornilladas en estructuras de acero.
- Eurocódigo 3: Que proporciona guías específicas para el diseño de estructuras de acero en Europa.
- AWS D1.1 (American Welding Society): Para garantizar la calidad de las soldaduras en las uniones.
Aplicaciones y Casos de Uso
- Edificios Altos: Las conexiones 8ES se emplean en pisos inferiores, donde los momentos y fuerzas son mayores debido al peso acumulado.
- Puentes: Son ideales para vigas sometidas a cargas dinámicas que requieren alta rigidez.
- Edificaciones en Zonas Sísmicas: La combinación de placa extendida y rigidizadores mejora el comportamiento de la conexión ante cargas cíclicas.
Impacto del Modelado 8ES en la Construcción Moderna
El modelado y detallado avanzado de las conexiones 8ES ofrece beneficios tangibles:
- Reducción de errores: Modelos tridimensionales precisos minimizan malinterpretaciones en obra.
- Mayor eficiencia: La prefabricación basada en modelos digitales acelera los tiempos de instalación.
- Cumplimiento normativo: Las simulaciones avanzadas aseguran que las conexiones cumplen con los estándares de seguridad estructural.
Conclusión
La Bolted Stiffened Extended End Plate (8ES) es una solución clave para garantizar conexiones rígidas y seguras en estructuras de acero. Gracias al modelado y detallado avanzados, esta tecnología permite un diseño optimizado, eficiente y confiable. Incorporar este enfoque en proyectos de ingeniería civil no solo mejora la calidad y seguridad de las edificaciones, sino que también posiciona a las empresas como líderes en innovación y excelencia técnica.
